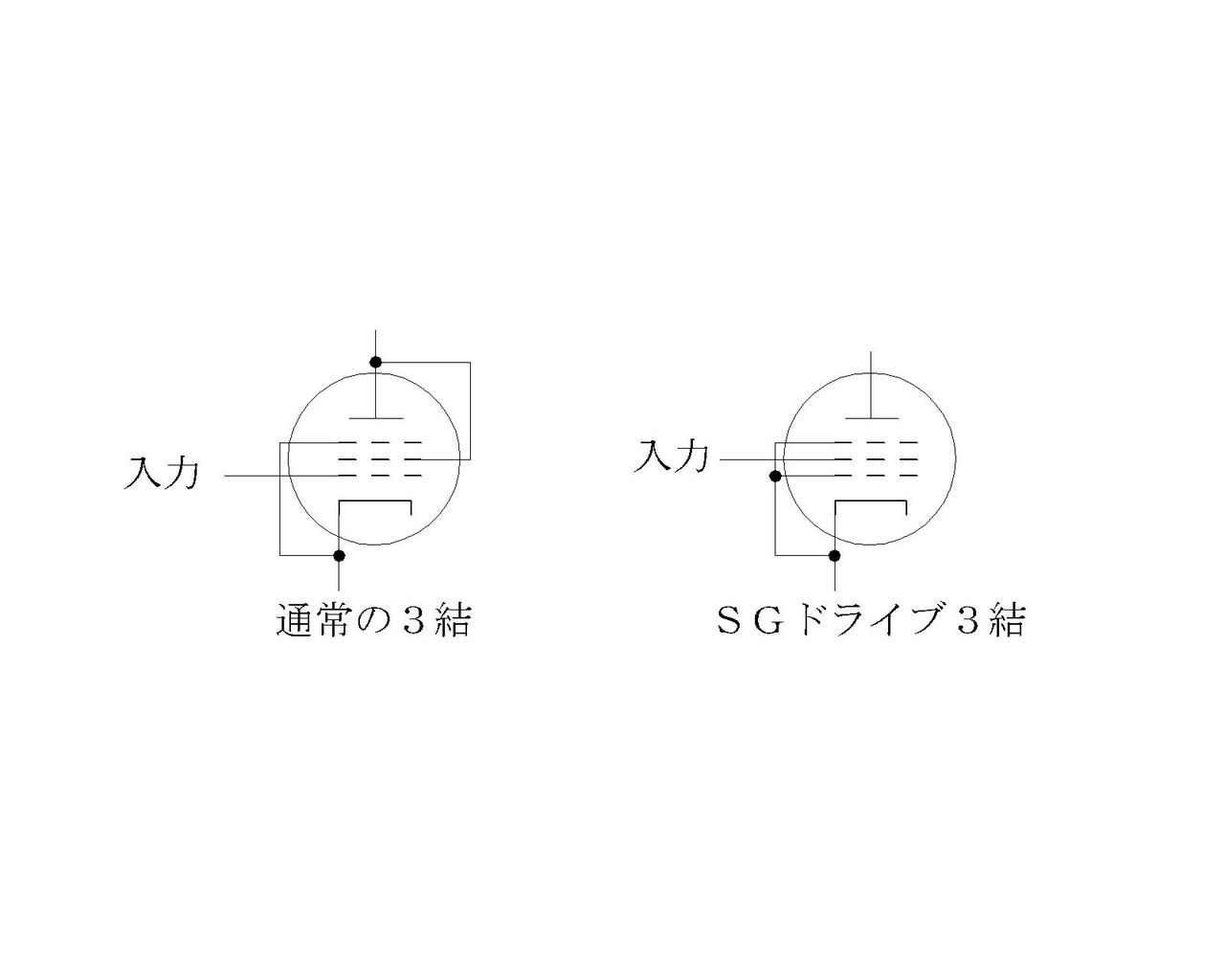

一般的にはＧ２ドライブと呼ばれておりますが、あまりにも味気ないので当方はＳＧドライブと呼んでおります。ピン接続は次の通りです。
本ＳＧドライブ方式は、大方の水平出力管が使え、シングルはもちろんＰＰでも安定的に作動します。本アンプはＳＧドライブの３作目にあたります。
配線図は下記の通りです。内部写真および特性は後日アップします。
配線図をはじめレイアウトはAuto-CAD LTを使用しております。
１作目：４０ＫＤ６ パラ・シングル・アンプ １３Ｗ＋１３Ｗ
２作目：３０ＫＤ６ パラ・ＰＰ・アンプ ３５Ｗ＋３５Ｗ
３作目：６ＤＱ６Ａ パラ・シングル・アンプ ９Ｗ＋９Ｗ
当作品は、趣味の真空管アンプ（http://blogs.yahoo.co.jp/arunas001/MYBLOG/yblog.html?m=lc&p=1）主催の第１６回 醍醐ＬＰレコードコンサート 第Ⅰ;部 自作真空管アンプ 試聴会に出品しました。そのときの模様をブログより無断借用しました。
つづく
