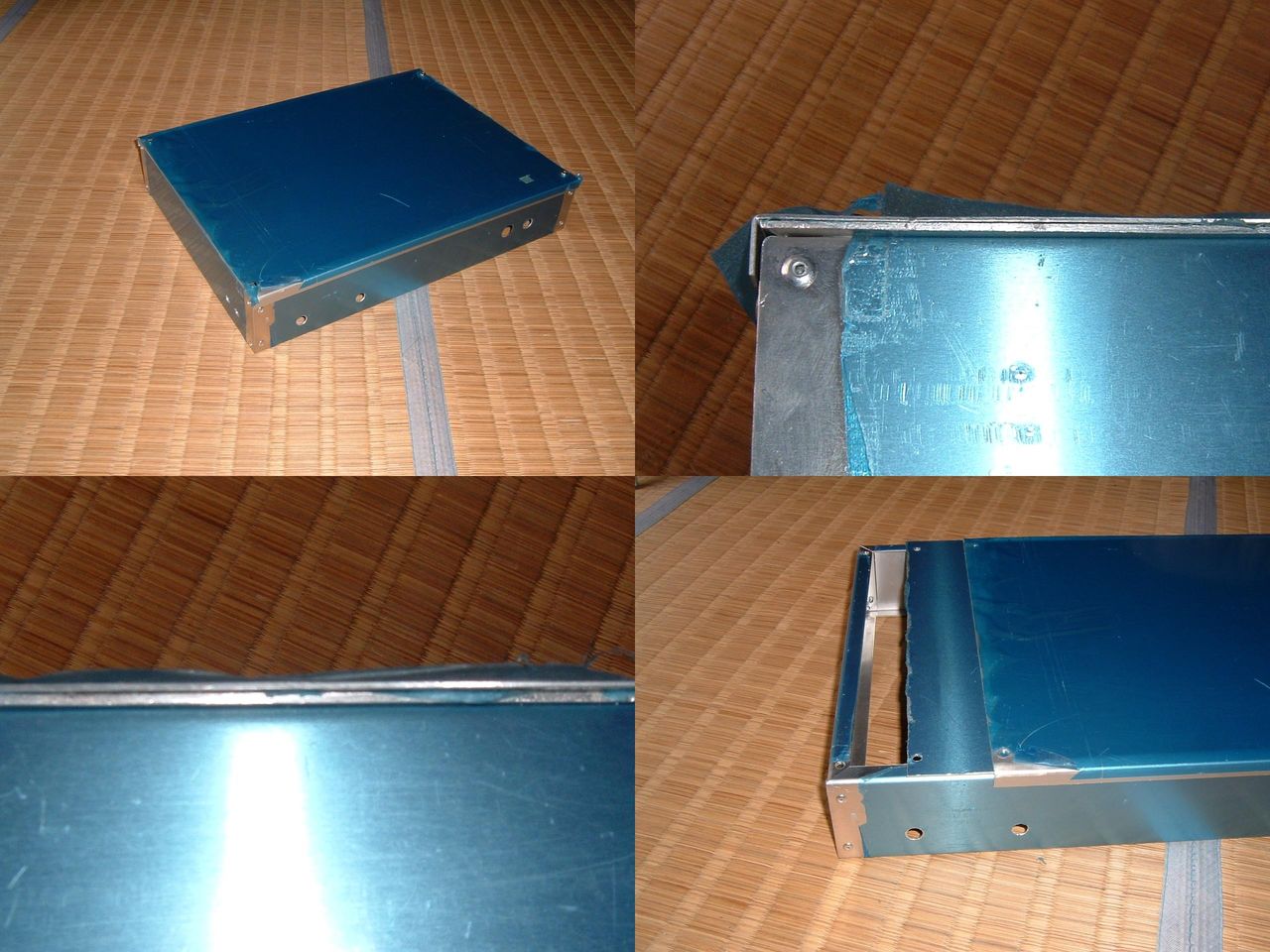

１２月14日開催「第2５回醍醐LPレコードコンサート」は３００人位が入れるホール。それに向けて手持ちの部品で製作しようと思います。シャーシは以前作った300*399*70があります。取りあえずこれを使う前提で進めます。サイズが足らなければ新たに作ることにします。
このシャーシは重量級のトランスを使う前提で作りましたので天板は二重になっています。一枚目はアルミ板t=1.5、二枚目はアルマイト加工板t=1.0。都合t=2.5となっていますが二重構造なのでシャーシ加工は単板より遥かに楽です。

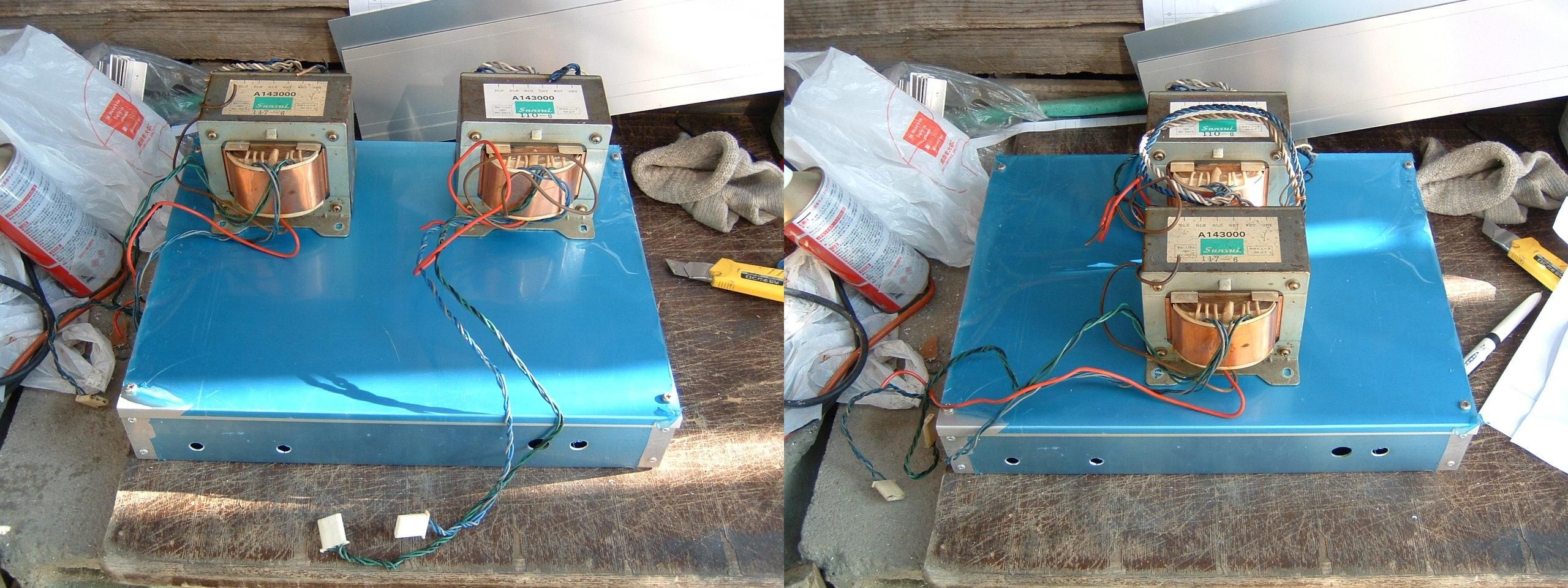

試しに手持ちのトランスを並べてみました。
回路は、フィリップス方式のＯＴＬ。勿論、対称ドライブ。電源トランスを左右２個使いますのでクロストークの心配は無くなります。出力管は手持ちの関係で３０ＫＤ６の３パラで行こうと考えています。ヒーターはＡＣ１００Ｖ直接ではかなり大きな抵抗を入れなければならないので整流して使えば４本シリーズが可能で抵抗も小さい物でＯＫです。
