レイアウトの最中です。取り合えず１８ＧＶ８のアンプを作りますが出力管をＧＴ管およびＳＴ管に対応できるようにかなりの拡張性を持った天板にするつもりです。

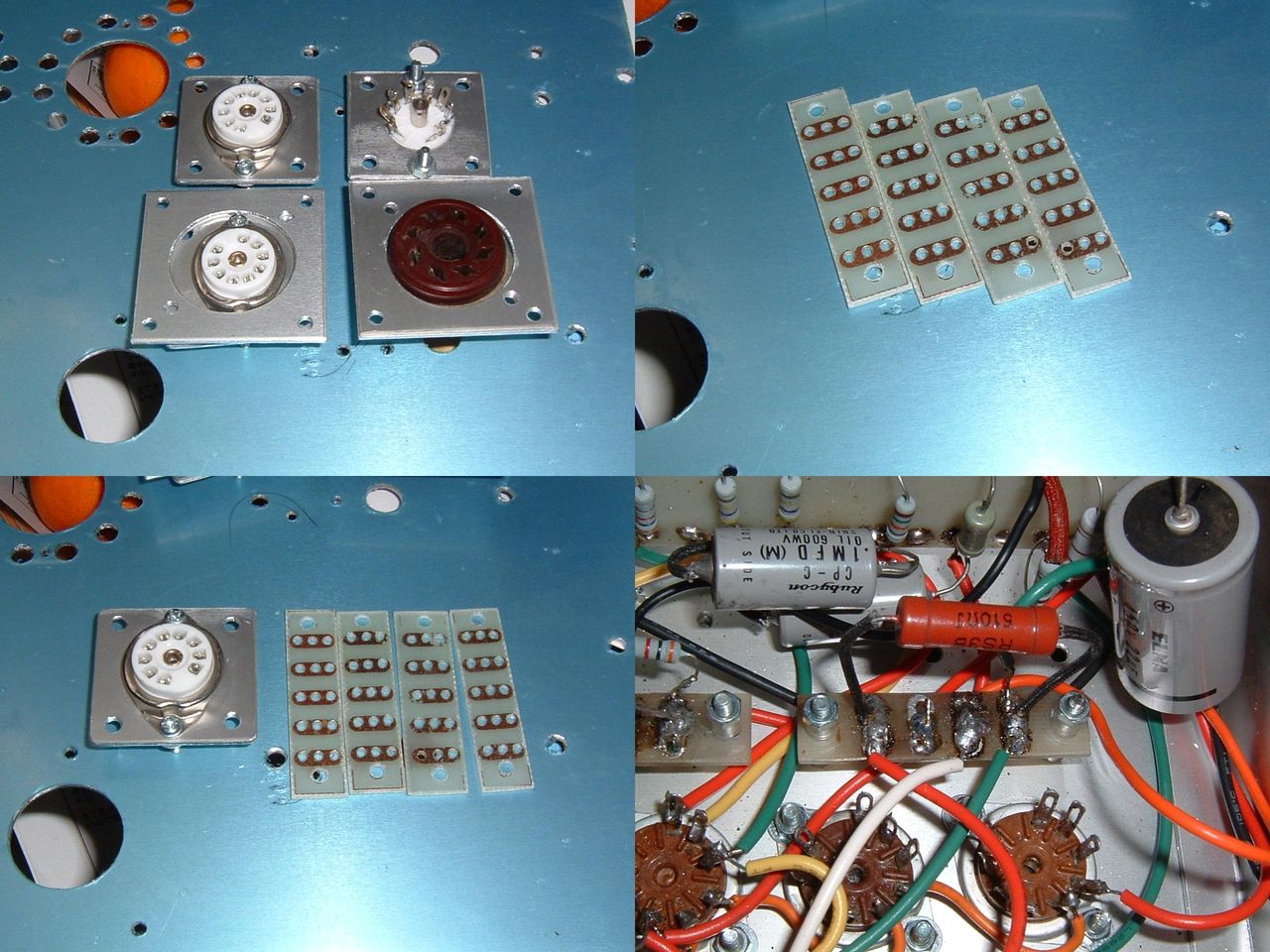

左上は以前作ったＭＴ管アダプターです。ＧＴ管（φ30）の穴を一寸加工すればそのままＭＴ管が使えます。よって、シャーシは、事前にＭＴ管ソケットのビス穴位置の加工をしてからパンチでφ30の穴を明けます。通気口もついでに明けておきます。
１２ＢＹ７Ａ用の穴は、今回だけなら４個で済みますがＷＥ２５２Ａ使用の場合を想定して８個とします。
右上は自作のプリント・ラグ板です。非常に重宝しています。今回もいや今後も使うと思います。使い方は、右下の通りです。
以上のように可也の拡張性を持たせるので少々アンバランスなレイアウトに成るのは仕方がありません。電源トランスもアダプターで取り替えできるようにしたいと思います。
つづく
