　　[Ｋさんからの連絡]

　最大の難関だった　ロジック基板の動作確認をしました。
　写真を添付します。

下記のような動作となります。

　白　プッシュSW ON → 　ラズパイ電源ON でラズパイ(Volumio)が起動Volumio 立ち上がりに必要な 130秒　点滅　点滅が終わったら　スマホで操作を始める

　Volumioをスマホでシャットダウンしたら → 白プッシュSW OFF
シャットダウンまでの　24秒間　点滅し　ラズパイの電源を切る

　緑　プッシュSW　ON　→ 緑　LED点灯、赤 LED OFF、MUTE終了、LVの電源が立ち上がる
　緑　プッシュSW　OFF→緑 LED 消灯、赤 LED ON、MUTE開始、LVの電源が立ち下がる

　赤　プッシュSW　ON　→　緑 LED 点灯時は　MUTE開始赤 LED　点灯
　　　　　　　　　　　　　　　　　緑 LED 消灯時は MUTE状態のまま　赤 LED　点灯
　赤　プッシュSW　OFF　→　緑 LED 点灯時は　MUTE停止赤 LED　消灯
　　　　　　　　　　　　　　　　　緑 LED 消灯時は MUTE状態のまま　赤 LED　点灯

　難しそうですが実際に操作すれば簡単です。

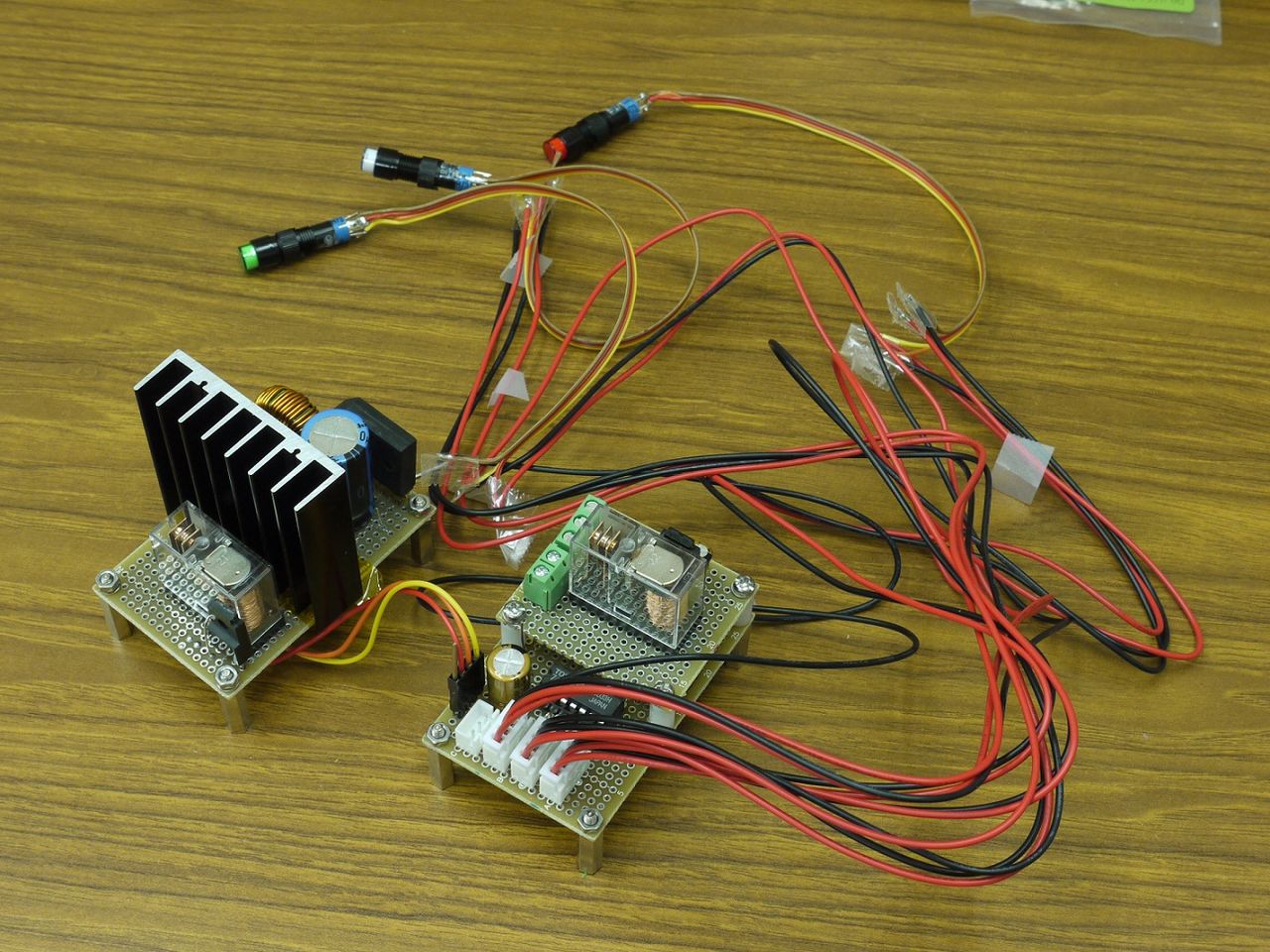

ロジック基板と　ラズパイ用5V基板の写真を添付します。
