2013年04月25日

グラシェラ・スサーナ「アドロ・サバの女王」

　このＬＰは1973年5月5日の発売です。今から丁度４０年前です。このＬＰはよく利用するリサイクルショップで確か１０５円で入手しました。その際、同じ物がもう一枚あり２枚購入しました。その後、別のショップでさらに１枚。都合３枚あります。

中々の歌唱力で、日本の歌も交え大変聞き応えがあります。４０年前のサウンドとは思えず非常に新鮮です。醍醐ＬＰコンサートにも持参しました。

日本の曲もいいのですが当方は「サントワマミー」が気に入っております。

・・プロフィール・・

グラシェラ・スサーナ（GRACIELA SUSANA、1953年1月22日-）はアルゼンチン出身の歌手、ギタリスト。菅原洋一により見出され、1971年11月に初来日し、1970年代にヒットした。

[参考文献]

2013年04月22日

AU-607G(サンスイ　プリメインアンプ）　球OTL化計画①－２８

　基板に部品を取付、結線が終われば完成です。

　結線を間違えないようにペンでマーキング。写真の左側上下がＬチャンネル。片側が完成すればもう一方は同じことをするだけ。

　結線に間違えが無い事を確認し通電。バイアスおよびＳＰ端子のＤＣ電圧がゼロになるように調整し早速、音出し。相変わらず好い音を聴かせてくれます。

　以上で、一応所期の目的は達成できました。

2013年04月18日

　早速、Ｚ形アダプターにブラインド・ナット取り付けました。

　続いて基板を取付、さらに真空管、最後に熱遮蔽箱（幅を約１０mm縮めました）を取付仕上がり具合を確認しました。

　真空管のレイアウトをもう一寸修正したいとこですが取敢えずはこのまま配線することにします。

　つづく　

2013年04月17日

最終段の点検・修理を容易にする目的で色々考えてきました。当初はＺ形アダプターにアルミ製のプラットホームを載せるように考えておりましたがこれも今一です。

最終的にプリント基板を使用することで落ち着きました。

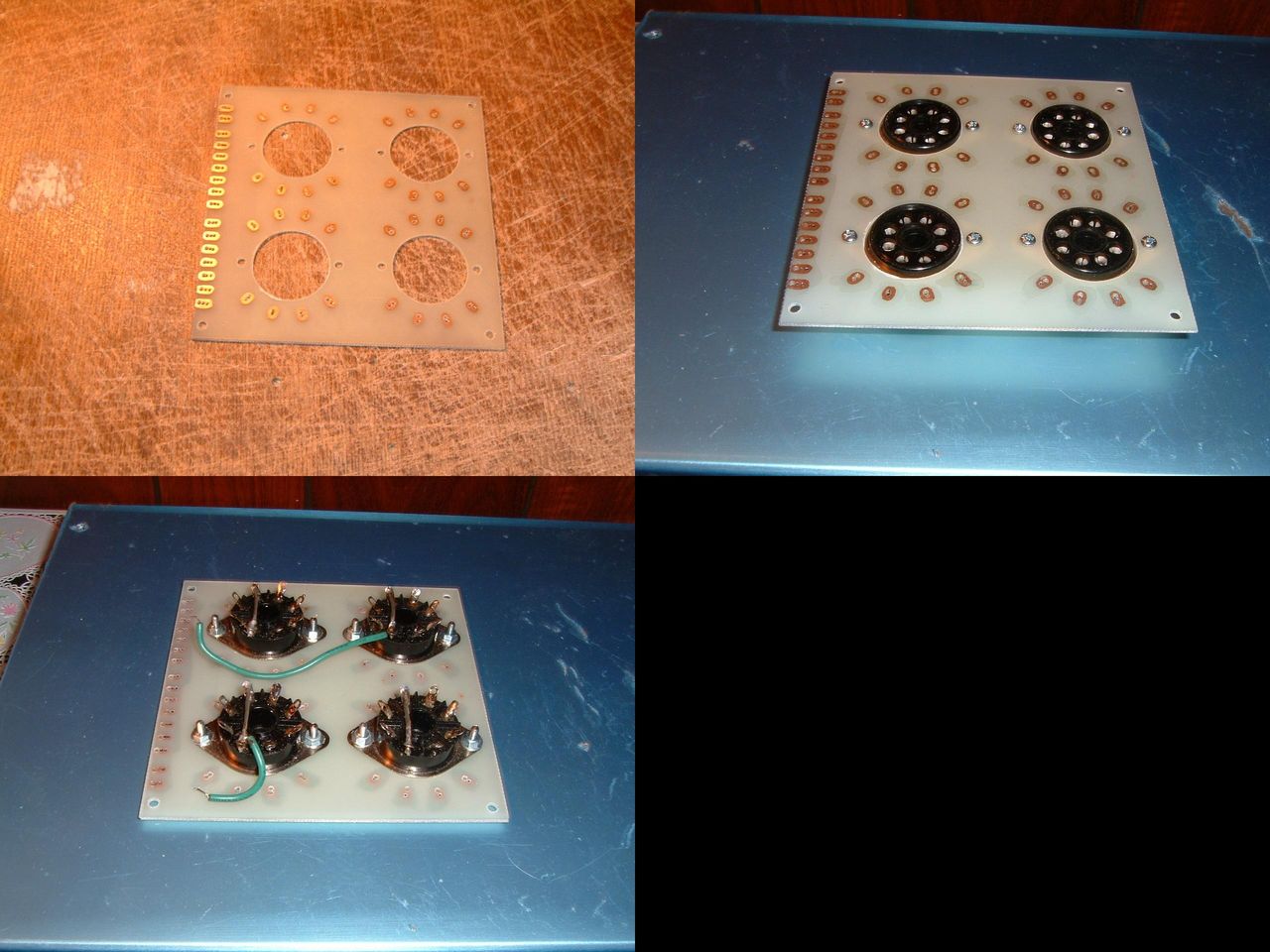

写真・左上に示します。向かって左側に電源（４回路）・ドライブ入力・ヒーターの中継端子を配置。出力管（6080×４）固定用ソケット穴とピン数に見合うピン用中継端子を配置しました。ソケット用の穴（φ３０）は自在錐で！。出力段の部品（抵抗しか有りません）はソケットピンとピン用中継端子の間で接続します。

こうしておくと、基板を外せば部品交換が可能です。また電圧等のチェックは表面に有るピン用中継端子をあたれば分ります。

　基板は熱転写法で作りますが熱転写にムラがあるのが欠点です。そこで今回は基板パターンの輪郭のみを転写させ内側は油性ペンで塗るようにしました。フリーハンドで塗るので少々いびつにはなりますがムラは発生しません。一寸ローテク過ぎるので改善の余地が有ります。

　つづく

2013年04月16日

　Ｚ形アダプターを作る為の折り曲げ機を作りました。造りは至って簡単。

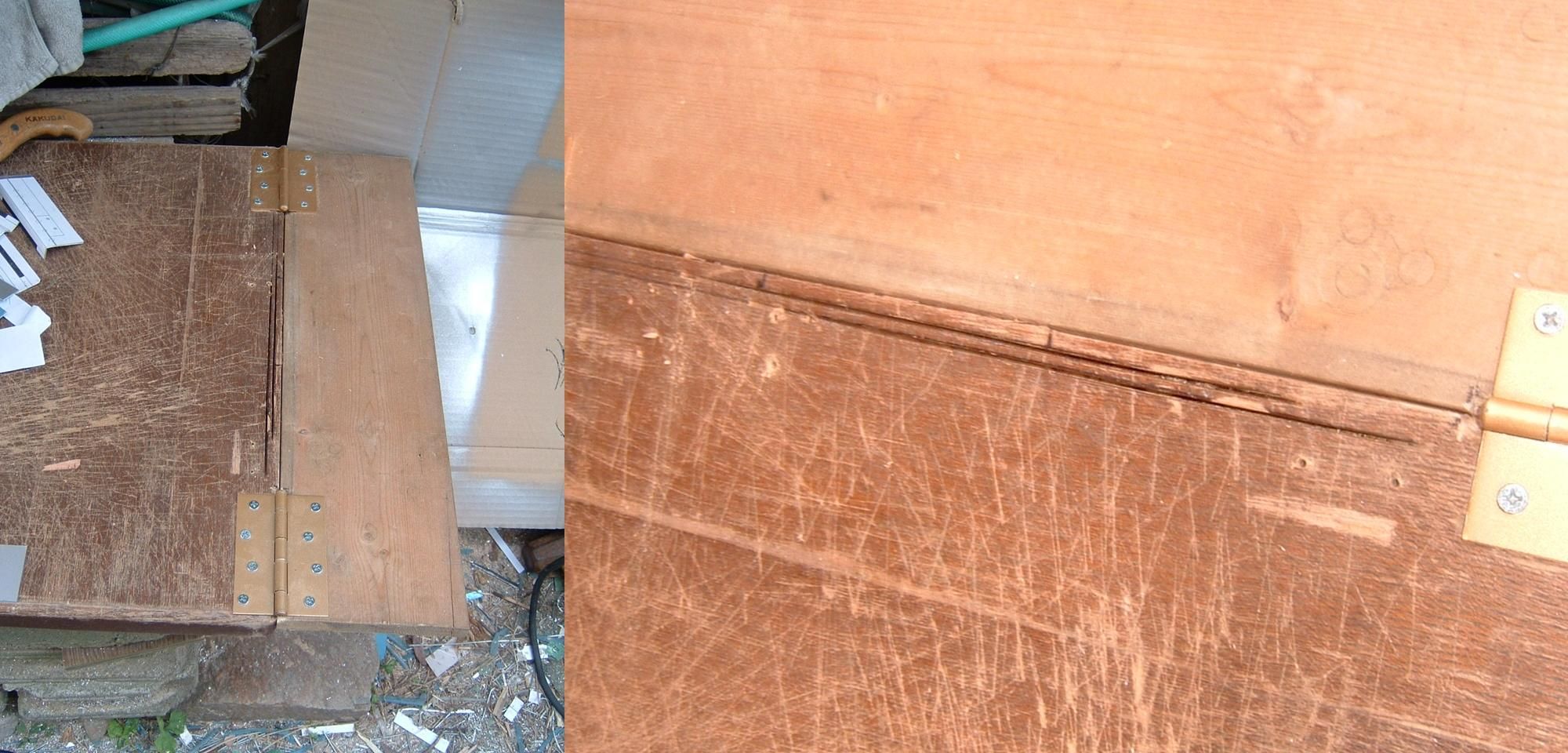

本体（厚手の板）と折り曲げ用板を丁番２枚で固定します。事前に、本体にはＺ形の高さに相当する切れ込みを入れておきます。電ノコが最適。最初は５ｍｍにしましたが旨くいかないので１０ｍｍに変更。

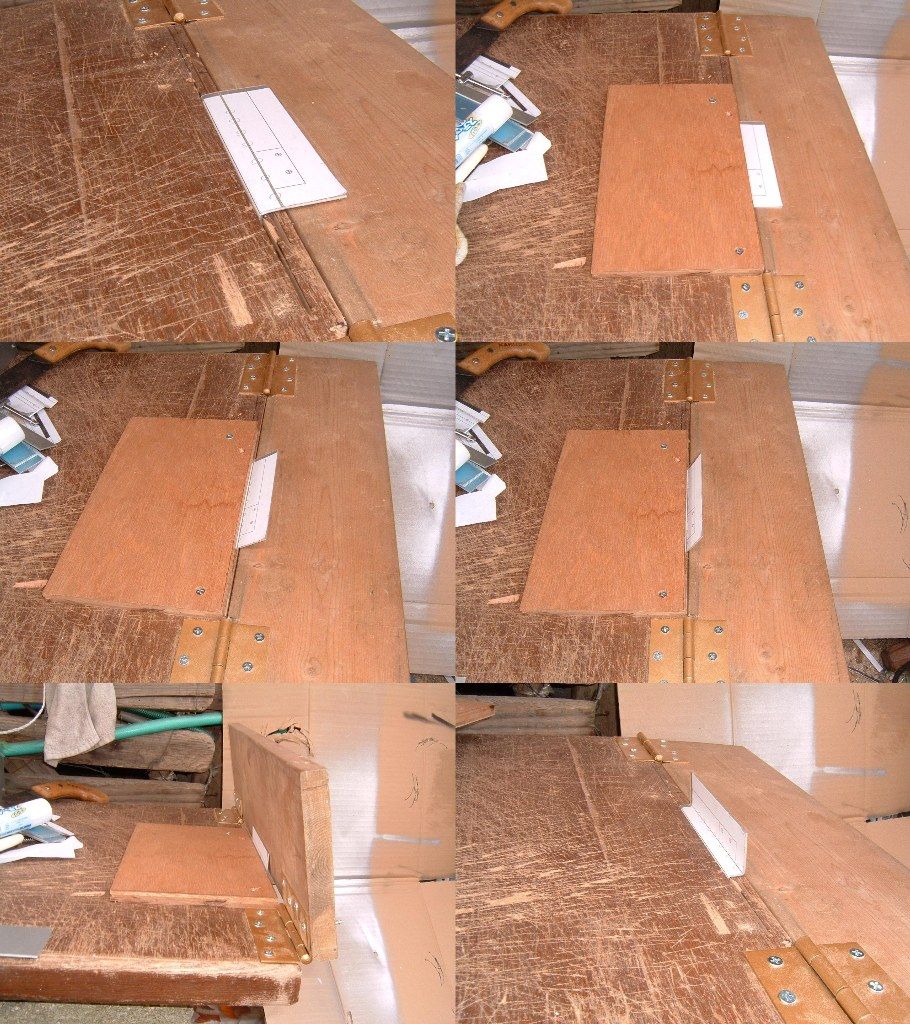

　工程写真を示します。

①切り込み部にＬ形に曲げたアルミ板を差し込む。

②当て板（コンパネ使用）の右端を折り曲げラインに合わせ木ビスで固定。インパクトが有れば楽チン。

③折り曲げ板を動かし部材の角度が９０°になるまで徐々に折り曲げる。

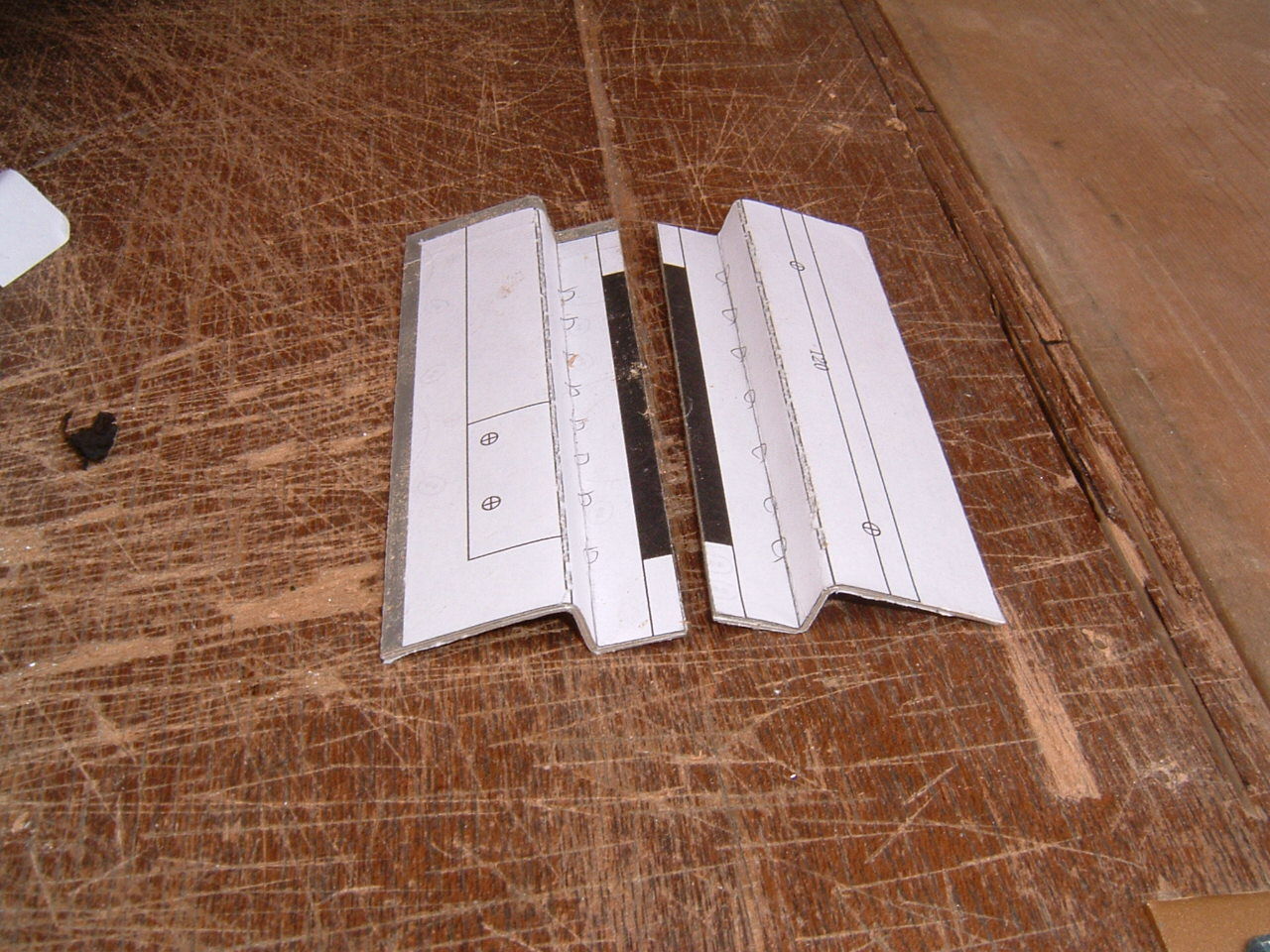

　折り曲げ後のアダプターを示します。後は不要部分のカットと穴明け。

アルミ材はt=1.0を使用しましたが、t=1.5でも旨く行きそうです。材料の裏表には対称図面（ＣＡＤ使用）を張らないと仕事になりません。

　Ｌ板の製作にも本機は使えそうです。
