2013年07月26日

パワー段電源改造ほか　その②

　行き付けのリサイクル・ショップで「パーシー・フェース」のＬＰを１０５円で買いました。

タイトルは「ＰＥＲＣＹ　ＦＡＩＴＨ’Ｓ　ＧＲＥＡＴＥＳＴ　ＨＩＴＳ」。例の「夏の日の恋」も勿論あります。夏のジリジリする光景が蘇ります。

　さて、一寸づつですが進捗してきました。先ずはパワー段電源の改造。

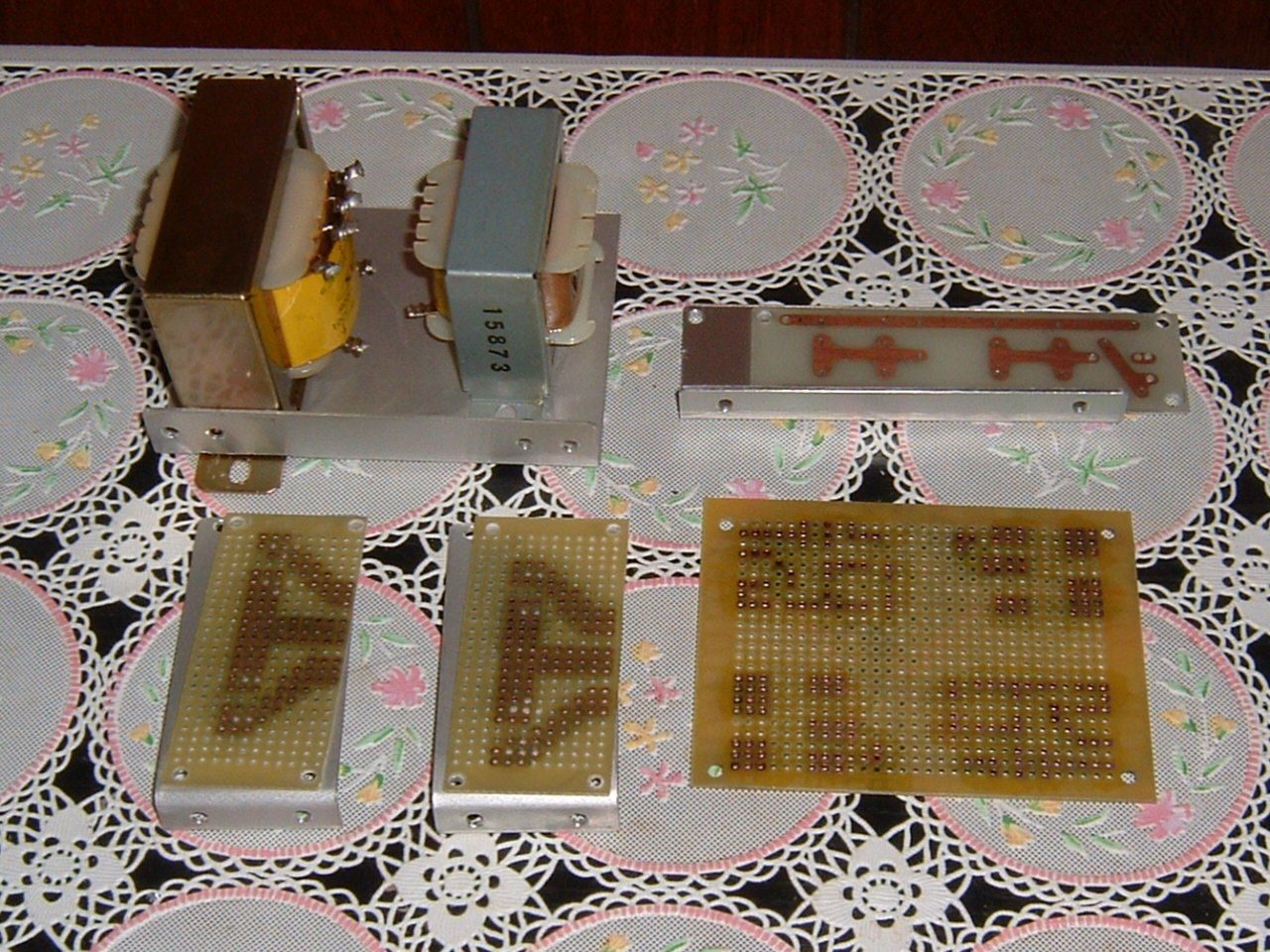

　次に、基板・Ｌ板類。もう一寸追加があります。

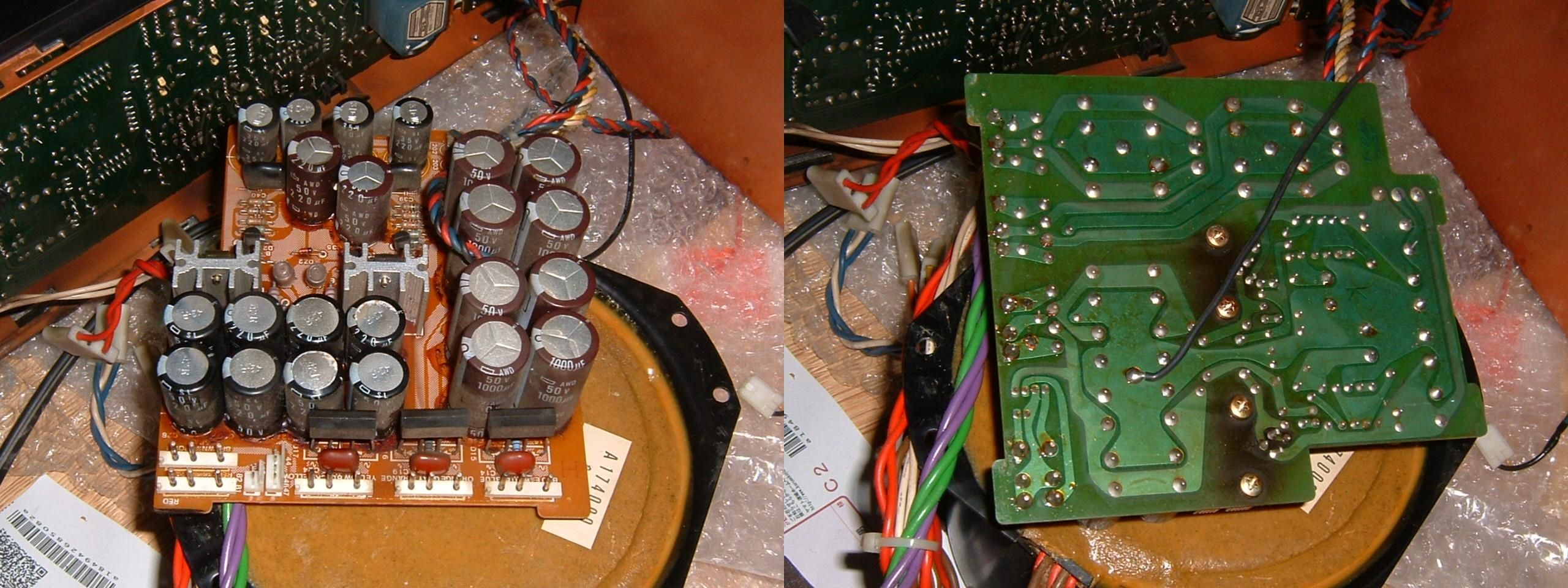

　ドライブ段基板の改造が必要です。

　写真左側の右部分を改造します。既存のパターンを少々改造して倍電圧にします。ブリッジ・ダイオードは再使用しますが、電解コンデンサーは耐圧が低いので交換。　基板・Ｌ板の目処が付いたのでもう一息でシャーシ加工に行けそうです。

　つづく

2013年07月19日

パワー段電源改造ほか

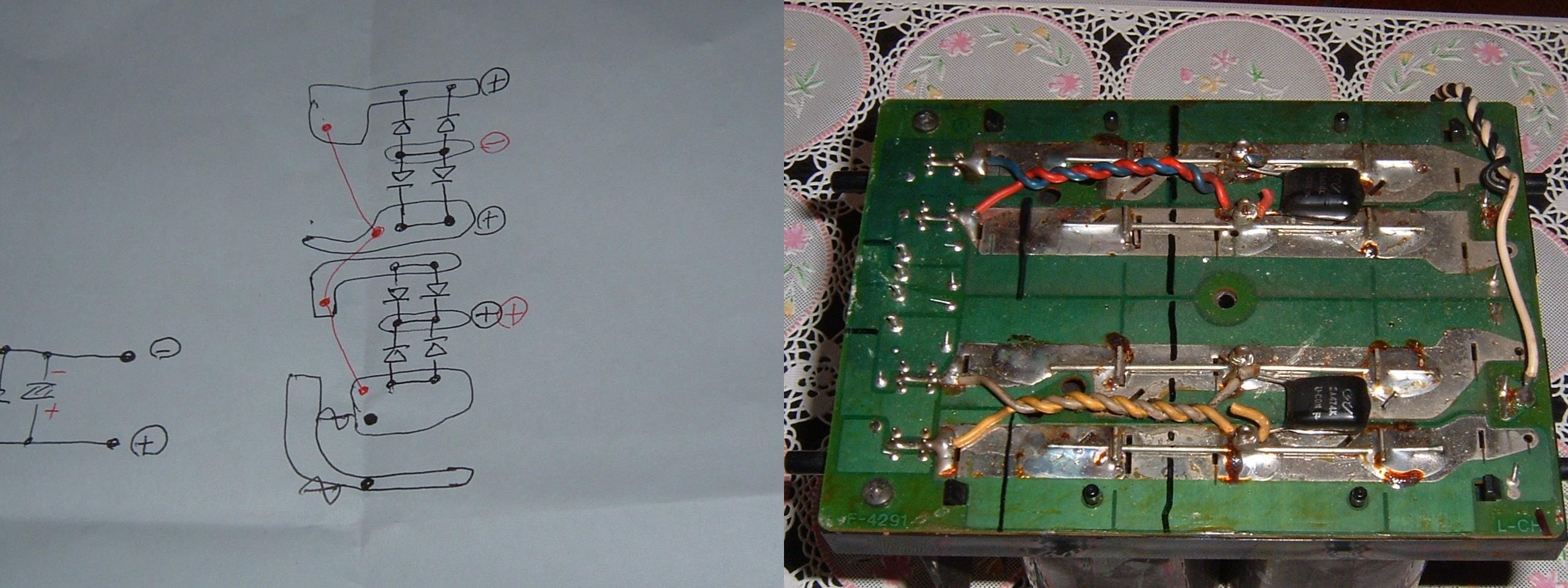

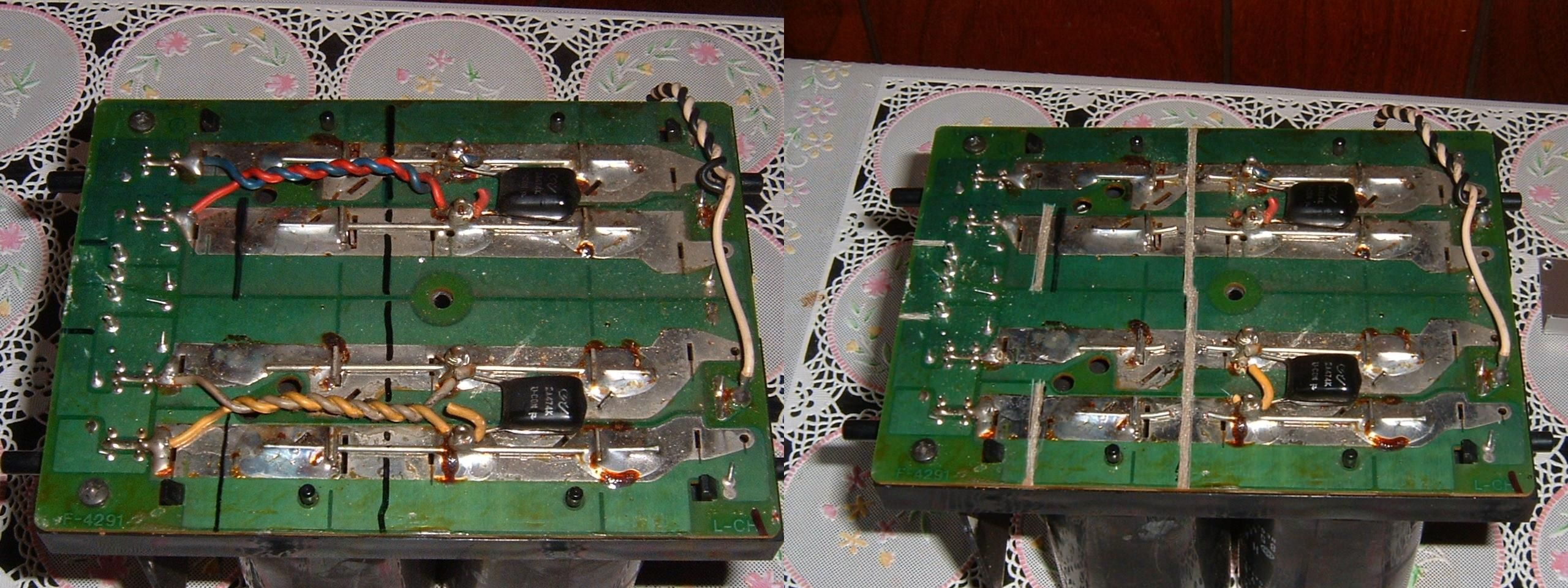

　８月初旬を目処に進めていきます。先ずはパワー段電源の改造です。９０７Ｘのパワー段の巻線は二回路でブリッジ整流。これを倍電圧整流に変更すべくコンデンサーモジュールのパターンを変更します。

　基板は黒マジックのラインでパターンを分離し、不要なジャンパー線は取り外します。後はケーブルを接続すれば出来上がり。

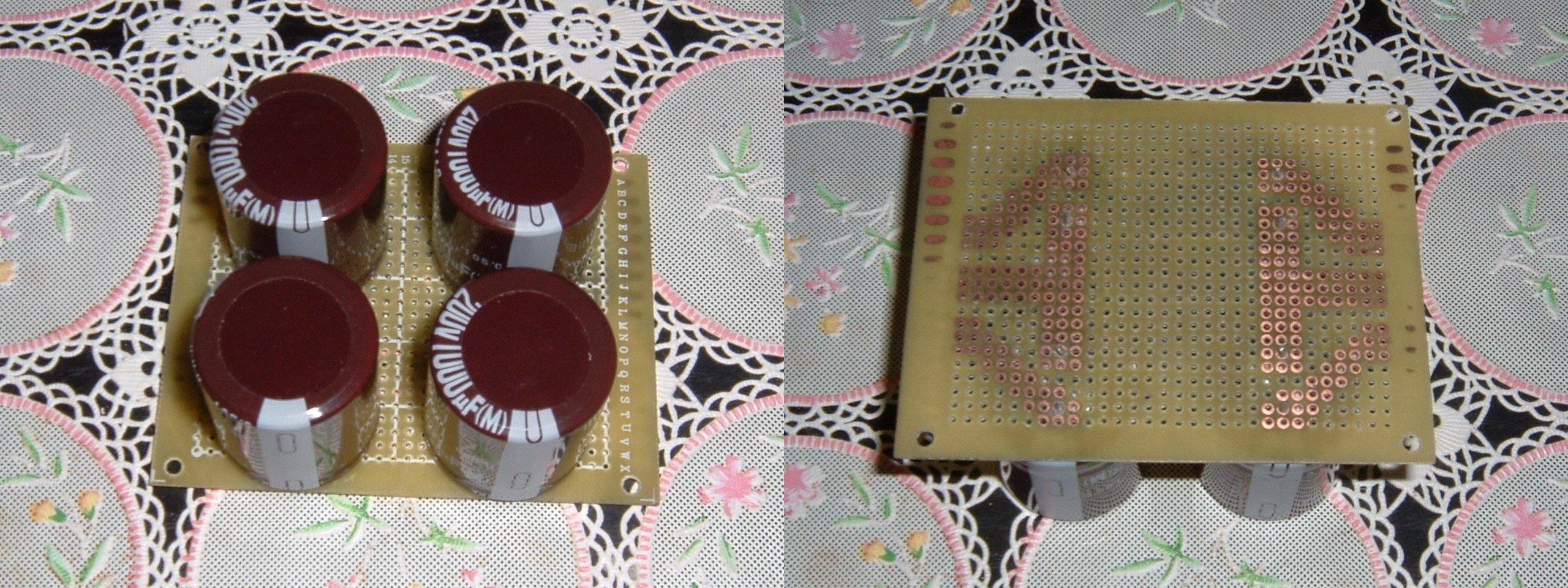

　次に出力コンデンサーの基板を作ります。本ＳＥＰＰは中点非接地方式ですので出力コンデンサーが要ります。

　今回はユニバーサル基板を極力使います。基板のフラックスを除去し残す個所を油性ペンでマーキングしエッチングすれば完成。

　他の基板も完成させＬ板を取り付けない事には最終レイアウトが決まりません。

いそげ　急げ　！

　つづく

2013年07月15日

　やっと時間に余裕が出来たので取り合えず正５角形にカットした合板３枚を約３２度に傾け切断。補強の金具を取り付け仮に組んでみました。

まずまずの出来です。

　補強金具は幅30mmにカットしたアルマイト加工板(t=1.0)をセンターで折り曲げ取り付けビスが邪魔しないように取り付けました。折り曲げ角度は実物合わせで折り曲げ機で徐々に曲げていきます。

　ラフにカットした割には比較的うまく行きました。残り９枚も同様にカットし正１２面体に仮組みしＳＰスタンドの取り付け方法が決まればボンドで接着し音だしと行きたいものです。

　ＳＰはＳＯＮＹのデスクトップＰＣのモニターＳＰがＰＣらしくない好い音なので手始めに、このユニットを外して付けてみようと考えています。

　つづく
