６０８０×１６　ＯＴＬアンプ（Ｈ.Ａ氏製作）

[要約]

特注していただきましたシャーシで２作目がほぼ完成しました。

報告いたします。

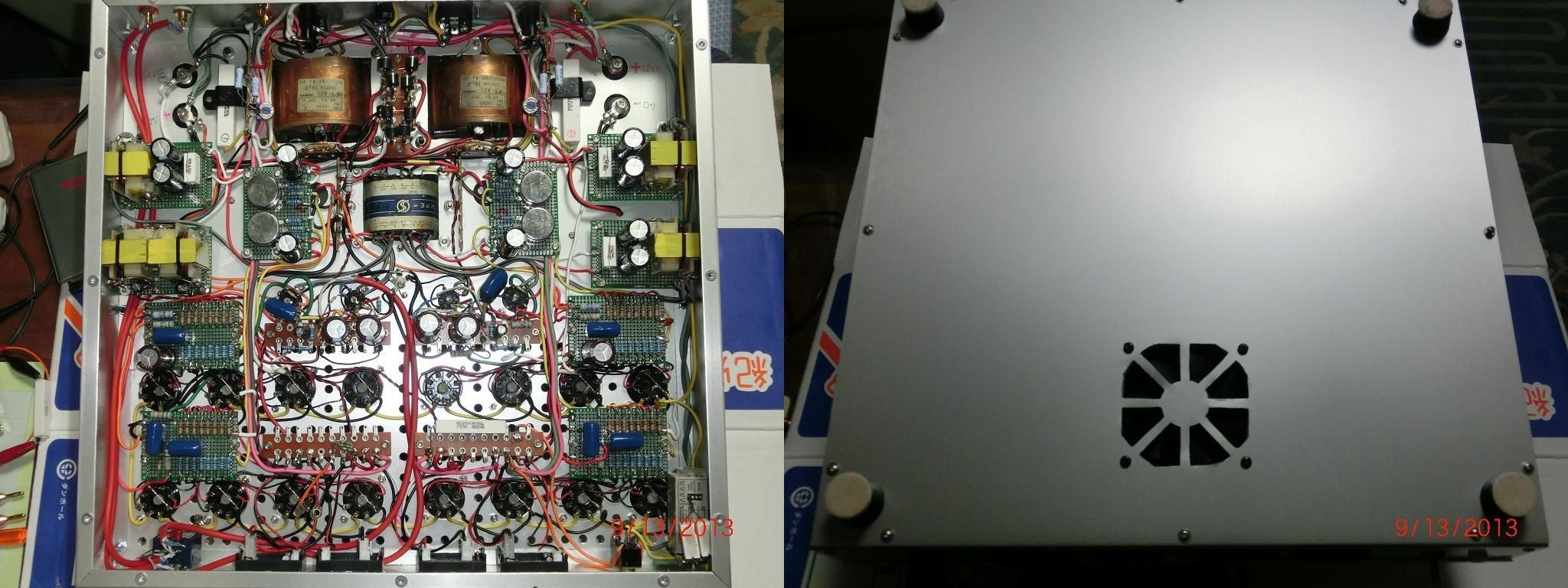

添付しました写真ですが、右が４００ｘ３００ｘ７０で４３０ｘ４１０ｘ７０が左側の配置図と

今回の外観写真です。

奥行きが長くなっているので、配置に余裕ができ電源部が強化できました。

１、電源の強化。２００Ｗのトランスを２個使い＋と－電源を独立させ　平滑コンデンサーの容量を

　　12000μＦから50000μＦ約４倍に増やしました。目標は１０万μＦでしたが場所が足りなく入りませんでした。

２、シャーシ裏板を外してバイアス調整したいましたが、

　　表からＤＣバランスとバイアス調整出来るようにし、デジタル電流計をそれぞれ計４個付けました。

３、雑誌からの回路で＋側のバイアスのかけ方がおかしいので、単独でそれぞれバイアス電源を作りました。

４、サイドのウッドパネルは放熱を良くするためやめました。

　　底板には８０角程度の空冷ファンを定格の１／４の電圧で回しています。

４、出力はサイン波のクリップ前で８Ω負荷で１７Ｖ（３６Ｗ）位です。（歪率計がないのでオシロの観測です）

　　プレート電圧をかなり低くしているので、効率はよくありませんが、低インピのスピーカでも安心してドライブできます。

５、残留ノイズは０.３ｍＶ～０.５ｍＶ位。ＳＰ端子のＤＣ出力は１０ｍＶ～２０ｍＶ位で落ち着いています。

電源の強化で低音域の伸びと力感が増し、クリアーで温かみのある音が出ています。

ちなみにスピーカはマグネパン1.6ＱＲと1.5ＱＲをシリーズ（８Ω）にして鳴らしています。

[製作記事]

・回路

　アンプは全くの素人で雑誌記事を参考に組み立てているだけです。回路の基本は今まで発表されたものと同じです。

１６本の６０８０でヒーター直列にして１００Ｖになります。ヒータートランスが不要になるため、片チャンネル８本で作ることにしました。１６本ドライブするので１２ＢＨ７を１本では不足するといけないので、初回作成のものは２本パラいましたが、１本でドライブできました。ドライブ側より終段の歪のほうがが早いようです。

　バイアスのかけ方で－Ｂ電源を利用しているものがありますが、カソードに対して正確ではないので、今回は専用トランスでバイアスをかけています。

・調整

　終段電流確認は供給されるＢ電源に抵抗を入れて両端の電圧で電流換算しているものがありますが、今回は電流計で直読しています。ＭＡＸ１０Ａ用ですので、２００ｍＡ位ですと誤差が大きくなりますが，６０８０の暴走確認に入れています。微調はスピーカ端子でのＤＣバランスで行っています。２Ａ程度のもう少し精度の良い電流計はありますが、裸で取り付けにくくやめました。電流計の電源も４個単独で取り出しています。バイアスも含めて小型トランスが合計５個必要になりました。終段のＢ電源に各２個のフューズを入れてあります。

　これはバイアス調整するときにバイアス電圧を深めにしておいてから、片チャンネルのフューズをいれてバランスをとり、反対チャンネルも同じように調整します。各チャンネルのスイッチ代わりにフューズを入れてあります。

・パワートランス

　Ｂ電源はトランジスターアンプのトランス２００ＶＡを２個利用しています。駆動電圧は１２０Ｖで非常に低い。見かけのパワーを出すのが目的でなく低インピのスピーカでも駆動できるＯＴＬアンプがほしかったからです。

電源トランスレスの設計もありますが、アースにＡＣ１００Ｖが来るのは危険ですのでトランスを使い８８Ｖの電圧を整流しています。

・電源用コンデンサー

　電源の電解コンデンサーは１０万μＦを目標にしましたが、スペースの都合で５万μＦまでしか入りませんでした。

中古の２２００μＦが２個基盤に付いたのを２０個程度購入出来ましたので、この基盤を利用して、２階建てにして８セット取り付けました。それでも前回作成の１２０００μＦより低音の押し出し、分解能は良くなりました。電解コンデンサーの容量が大きいので、作業中にショートさせると危険ですので、メインＳＷの片側が空いていたので、ＯＦＦ時１ｋΩでシャントしています。

・冷却システム

　１６本ありますので、発熱はすごく自然空冷では無理です。前回は３０角の小型ＤＣファンを７個定格の半分の電圧で回しています。今回は底板に７７角１個を底板側からアンプ内部に送風しています。内部パーツの温度上昇を少なくするためです。

１２Ｖ定格のファンですが、ノイズを減らすため１／４位の電圧で回しています。電圧はファンによって色々と異なると思いますので、風量とノイズなどでそれぞれ実験なさって下さい。

・バイアス調整ＶＲ

　バイアス調整用ＶＲは発熱部から極力遠避け抵抗の温度変化を受けにくい場所を選びました。３０分位で電流は安定します。真空管のバラツキはセルフバイアスのセットを作りました。（金属のお菓子箱利用：写真参照）

・出力管の選定

　双３極管ですので、各ユニット間のバラツキの少ないものを選び、電流の多いグループと少ないグループに分け、４グループを作り取り付けています。初期から１０時間程度電流変化を確認しましたが、３０分程度からさほど電流変化がなかったので、３０分後に測定することにしました。バラツキが多くグループを作るのに苦労しました。３０本位からの選別です。

・アース配線

　アース配線は配線図通り順番につなぎ、入力ＶＲのところで本体アースに落としています。近くにアース線があるからといって適当につなぐと、ノイズやハムに悩まされると思います。

・特性値

　残留ノイズは０.３ｍＶ～０.５ｍＶ、ＤＣバランスは±１０～２０ｍＶ。スピーカからのハム音は確認できません。

オークションで自作のＯＴＬアンプがあります。２人の方から購入しましたが、両方ともハムがありました。

　出力は８Ωで３６Ｗ位（オシロでクリップ前）です。

　周波数特性はヘテロダイン型のスピーカ動作試験用発信機ですので、帯域が狭く５Ｈｚ～２５ｋＨｚまでですが、－０.２ｄＢでおさまっています。

[シャーシ加工]

シャーシですが、お安く提供していただきありがたく思っています。

このシャーシを基本にこのアンプを企画しました。

天板加工は側板と別れるためすごくやりやすい。

孔加工がたくさんあるので、ポンチしますが、その時に外周が上反りします。
