主に正１２面体ＳＰ・ＢＯＸの製作関連とそれ以外のオーディオ製作が主です。時には季節の移ろいなどもアップする予定です。

2014年12月

　レイアウトの最中です。取り合えず１８ＧＶ８のアンプを作りますが出力管をＧＴ管およびＳＴ管に対応できるようにかなりの拡張性を持った天板にするつもりです。

イメージ 1

　左上は以前作ったＭＴ管アダプターです。ＧＴ管（φ30）の穴を一寸加工すればそのままＭＴ管が使えます。よって、シャーシは、事前にＭＴ管ソケットのビス穴位置の加工をしてからパンチでφ30の穴を明けます。通気口もついでに明けておきます。
１２ＢＹ７Ａ用の穴は、今回だけなら４個で済みますがＷＥ２５２Ａ使用の場合を想定して８個とします。
　右上は自作のプリント・ラグ板です。非常に重宝しています。今回もいや今後も使うと思います。使い方は、右下の通りです。
　以上のように可也の拡張性を持たせるので少々アンバランスなレイアウトに成るのは仕方がありません。電源トランスもアダプターで取り替えできるようにしたいと思います。

　つづく


タグ ：
#オーディオ

　真空管の名前を間違えておりました。１８ＧＶ８に訂正します。

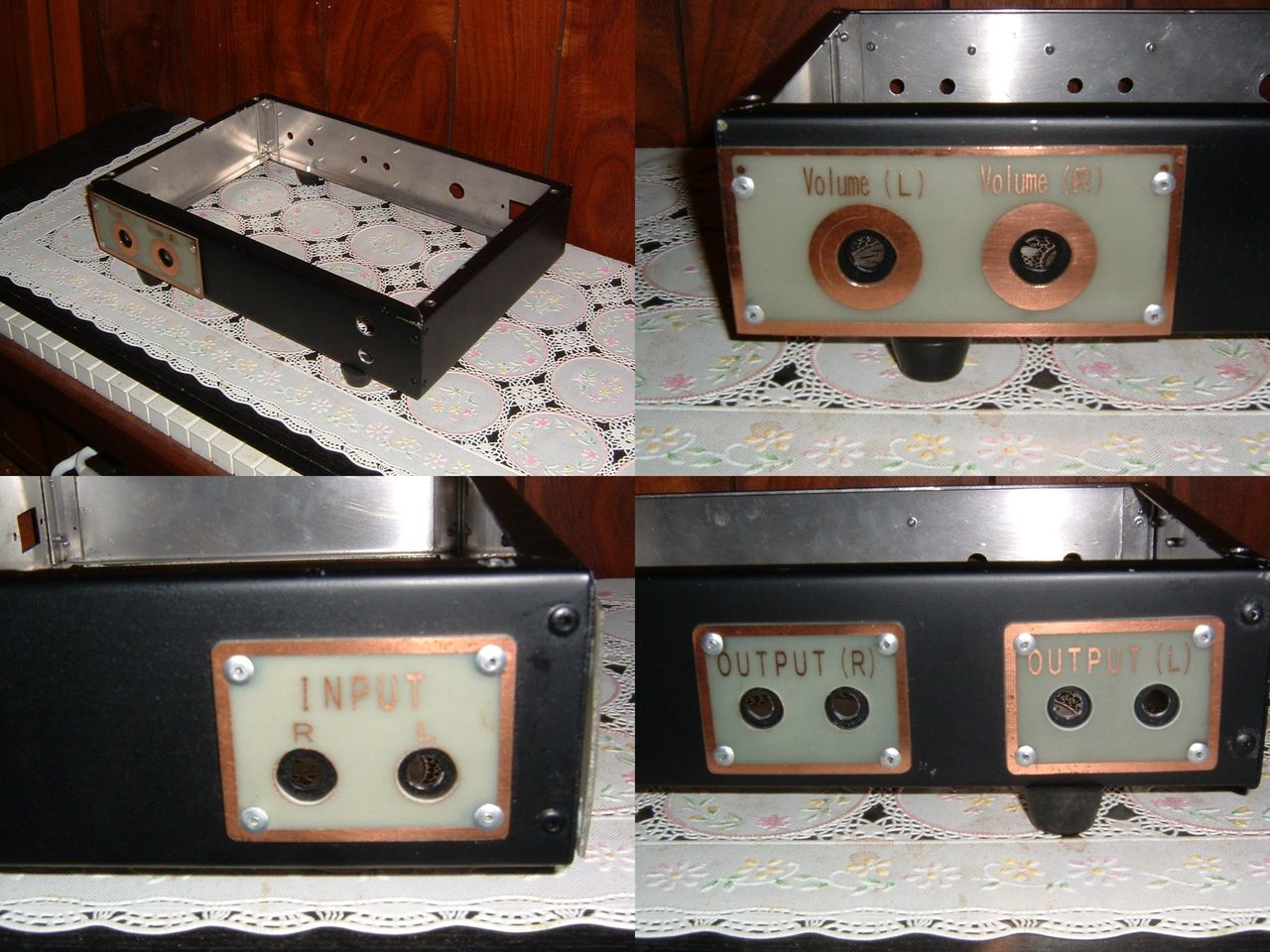

さて、シャーシは新たに作るのは止めて、手持ちのフレームを使う事にし、天板のみを作ります。このフレームの表示方法をご覧下さい。凝りに凝って作りました。作り方は、プリント基板のユニークな利用方法②　を参照願います。この基板は、ガラスエポキシですが、紙フェノールの方が黒の塗装には合います。

イメージ 1

　８号シャーシでは、少々大きいかもしれませんが拡張性を考えてこのまま行きます。
　１８ＧＶ８は１２ＢＹ７Ａより僅かに背が高い程度なので、球の配置をどのようにするかが悩む所です。何時ものようにＣＡＤで設計し最終は、実物を置いて確認します。

　つづく
タグ ：
#オーディオ

　正１２面体ＳＰ・ＢＯＸの製作が一段落しました。スタンドについては平行して検討していきます。
　来年のテーマになるＷＥ２５２Ａアンプのドライブ回路についてこれから検討していきます。
　ネットで検索してみると出力管のカソード電流を定電流化したアンプに興味が湧いてきました。メリットとして一番注目したのはグリッド抵抗の制約が和らげられ更に真空管の延命化が期待でき球にとっては持って来いの回路ではないかと思われます。
　出力管の定電流回路に使っている素子は、当方が見る限り半導体です。（ムラード型位相反転の定電流回路に１２ＢＹ７Ａを使った例は有ります）真空管しか知らない当方にとって選択肢は真空管しかありません。手持ちに１２ＢＹ７Ａが多数ありますが出番がなく窓際族になりさがっています。これを使う事を前提に考えます。出力管は、オークションで落札した１８ＧＶ８がありヒーター電流を見るとＢＹ７Ａと同じく０．３Ａです。という訳で、これらが使えるように手持ち部品で試作機を作りました。

イメージ 1

　手持ち（自作）のシャーシがありますが少し手狭なので離れを作り連結しました。
以前作った電源モジュールを流用しましたので電源部に関しては簡単に出来ました。
イメージ 2
　直流点火しているのにかかわらずノイズ・ハムが気になります。どうやらBY7Aが拾っているようです。試行錯誤の末、BY7Aのカソードから初段にＮＦＢを少々かけたところ実用レベルまで低下しました。モノラルで長時間に渡って聞いておりますが問題はないようです。音質に関してはステレオアンプにして評価しようと考えます。
　恐らく初段とドライブ段は直結できそうなので全段直結アンプとしても面白いかもしれません。
　今回の試作機で２５２Ａのドライブ回路に使える可能性が出てきました。

　つづく
　

タグ ：
#オーディオ

　トニーさんは仕事の傍らに、自作アンプをせっせと製作されヤフオクに出品されております。そして、部品の大半は、ヤフオクで落札されています。
　さて、この大賞は、トニーさんの部品入手にどの程度寄与したかによって授与されるものであります。  トニーさんとは長い付き合いでどうやら１０点以上のシャーシを購入していただいているようです。
詳細内容は　http://tonys.cocolog-nifty.com/blog/2014/12/post-2c31.html　をご覧下さい。

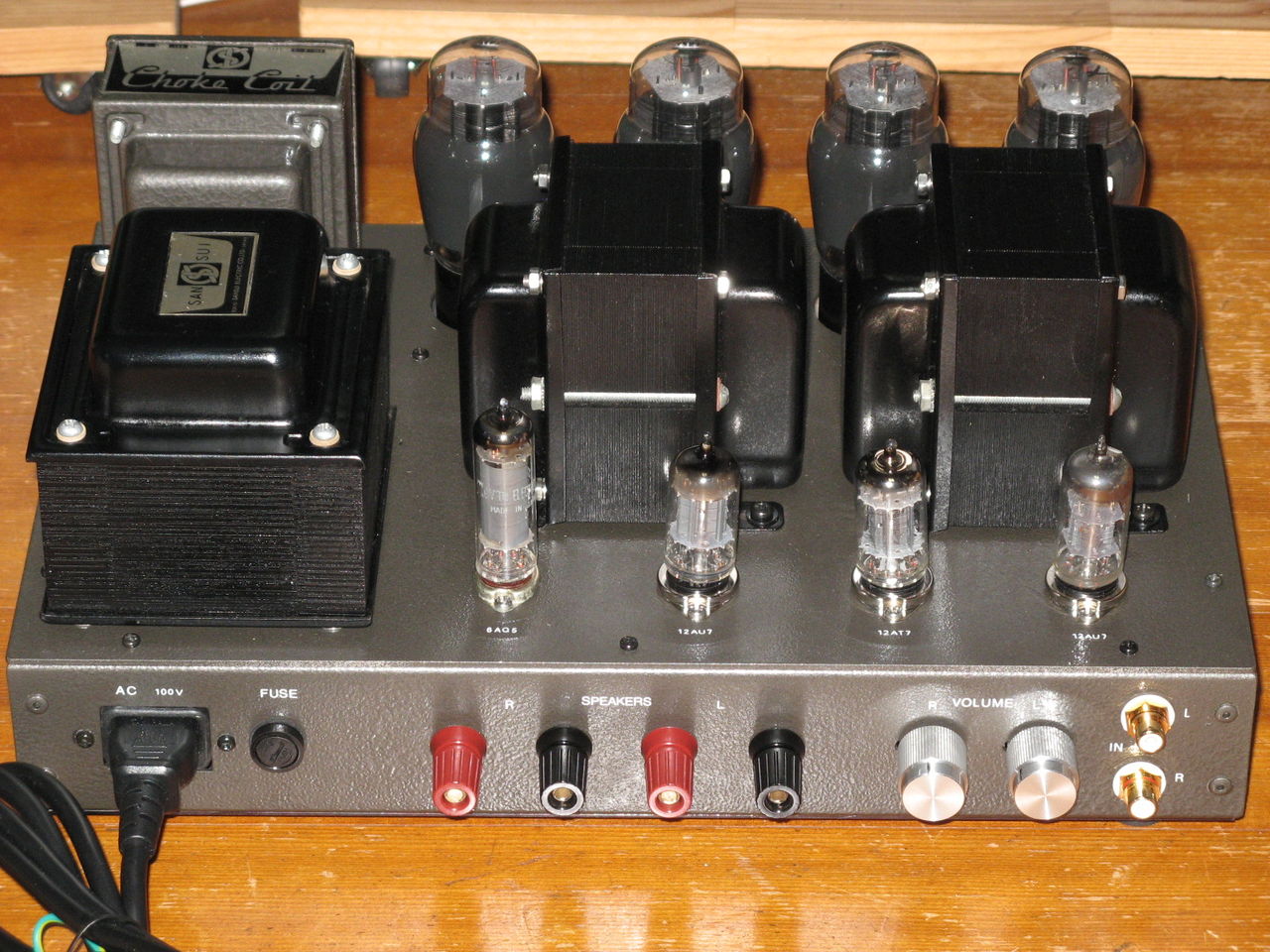

イメージ 1

　このアンプでは、シャーシのフレームをお作りしました。
浅野勇先生のアンプを彷彿させる部品配列！。要チェック・ブログにお加え下さい。



タグ ：
#オーディオ

　朝方は、可也冷え込みましたが開催時間の１３時はパカポカ陽気。
６人の方に参加頂きました。兵庫県西宮市：１名、神戸市：１名、伊丹市：１名、宝塚市：１名、堺市：１名、兵庫県たつの市：１名。

イメージ 1

　２セットのＳＰ・ＢＯＸは、同じ曲名・順番で比較試聴。やはり同軸ユニットに軍配があがりました。神戸市のＩさんは、パワーアンプ（ＯＰアンプ＋デジタル・アンプ）で参加頂きました。
　後半は、参加者の愛聴ＣＤを自己紹介を交えて聞きました。参加者の殆どがクラシック・ファン！。
　最後に今後の進め方について意見を交わし、午後５時過ぎに閉会。正１２面体ＳＰ・ＢＯＸの印象については、後日報告します。

　つづく
　
タグ ：
#オーディオ
