主に正１２面体ＳＰ・ＢＯＸの製作関連とそれ以外のオーディオ製作が主です。時には季節の移ろいなどもアップする予定です。

2015年04月

　この前、入手したヴィンテージ・ユニットのコーン紙補修は未だですがフレームの頑丈さには脱帽しました。また、先日のオフ会での話しもあり一寸ユニット取付の補強をやってみました。いまBOXについているのはFUJIKENのユニットですがPAX-25Fと比べるとフレームがキャシャ（華奢）です。
　そこで、ユニットの背中を押してやる事にしました。

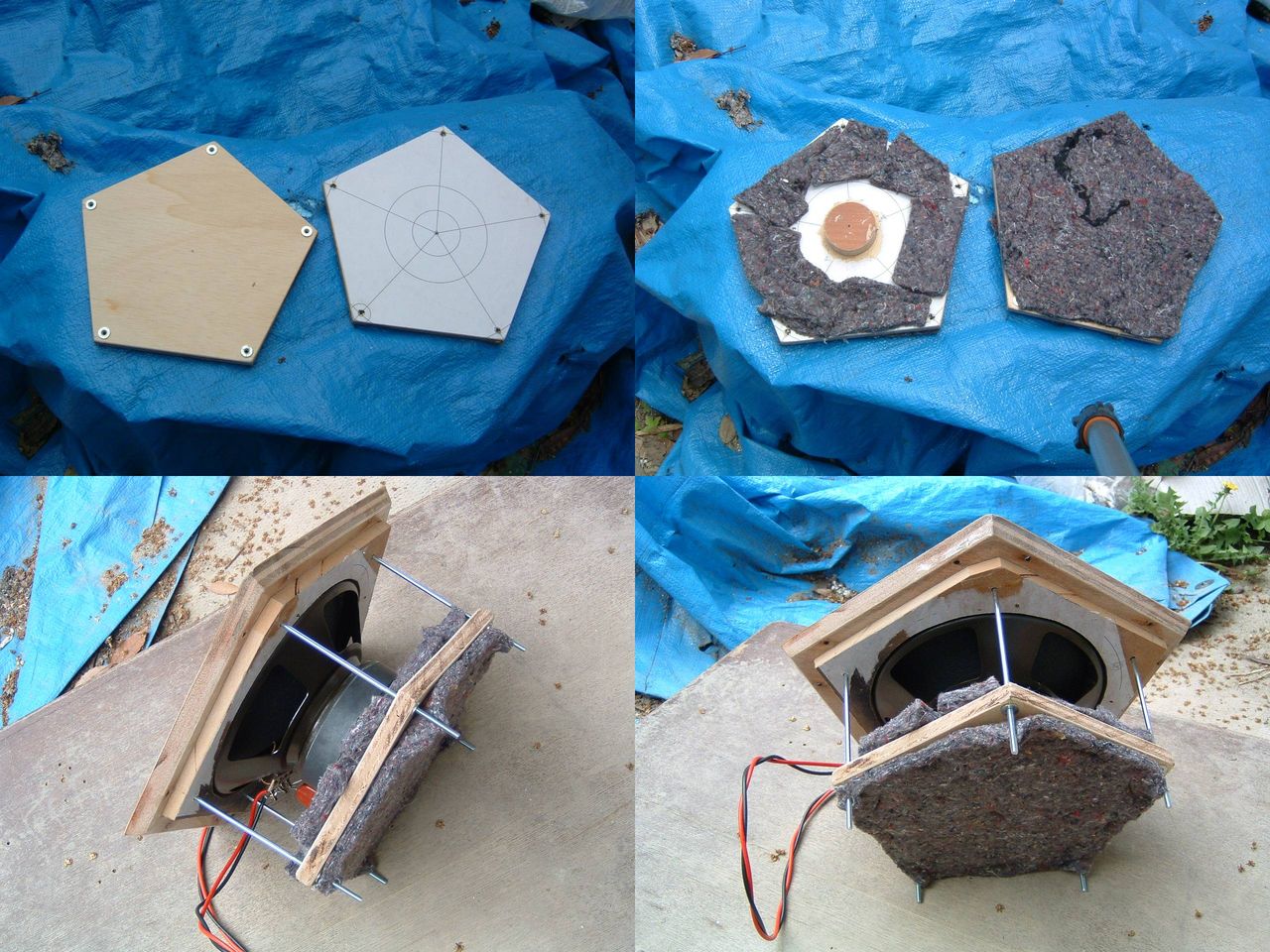

イメージ 1

　補強方法は至って簡単です。コンパネを５角形に切りユニット背中にある窪みに合うように突起を作りバッフルと５角形を長ネジ（M4×150）でテンションを掛けるものです。
　念の為、５角形の表裏はフェルトで覆います。５角形の大きさはCADデータがあるので失敗することは有りません。

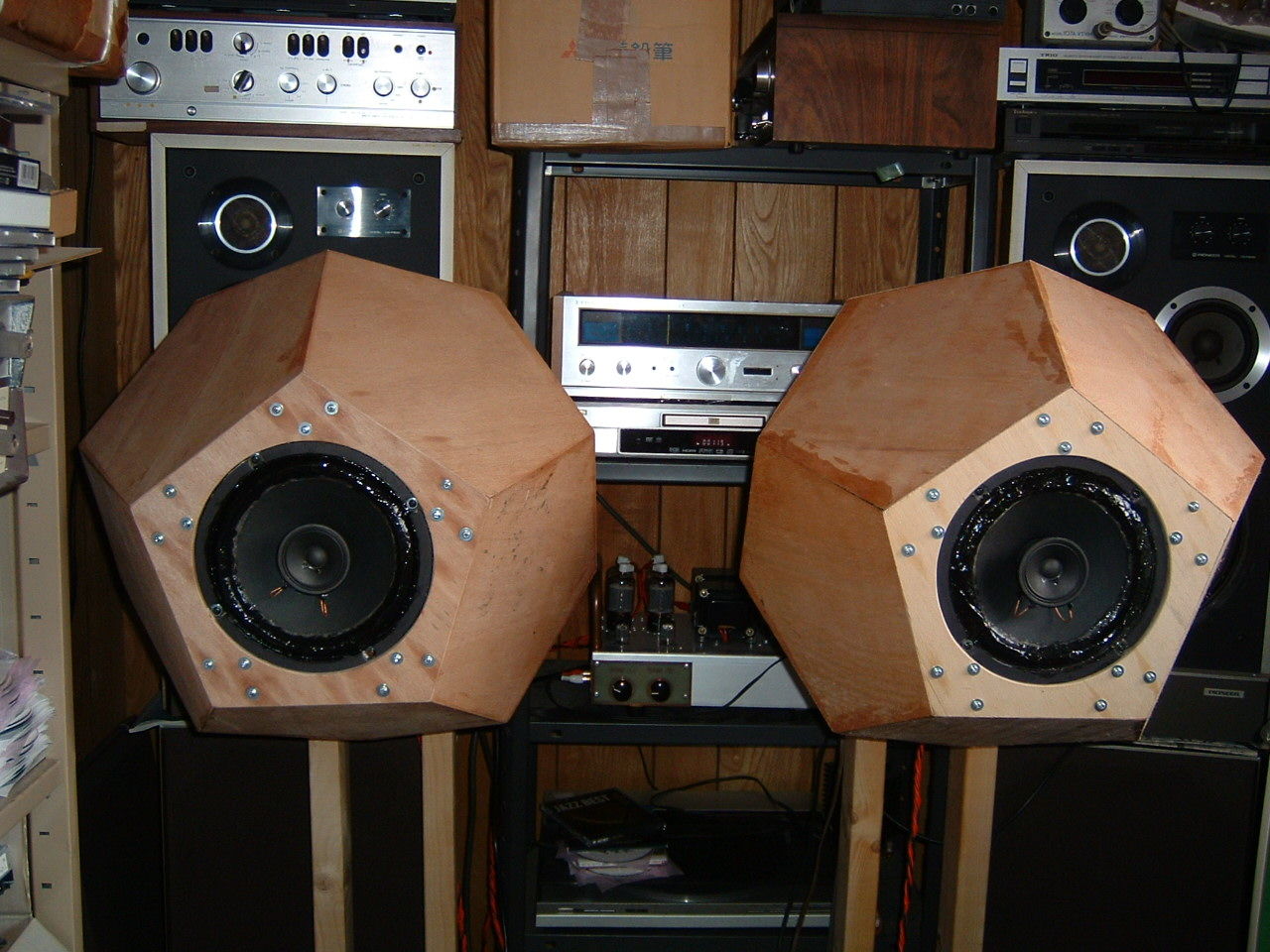

イメージ 2

　顔の表面は、いよいよ坂本九（一寸、古いですね！）並になってしまいました。
音の劇的な変化があるはずはないのですが、とくに合唱が入った曲がよりクリアーに聞こえるようになった様に思います。
　興味がある方は、追試をお願いします。

タグ ：
#オーディオ

　桜は、駆け足で散ってしまいました。替わって、庭はグミの花で満開です。蜂がブンブンと飛び回っています。
　さて、自分オーディオは停滞中ですが、活を入れるべく落札してしまいました。
１９６０年代後半頃のヴィンテージ品です。コーン紙には破れがありますが何とかなるでしょう。

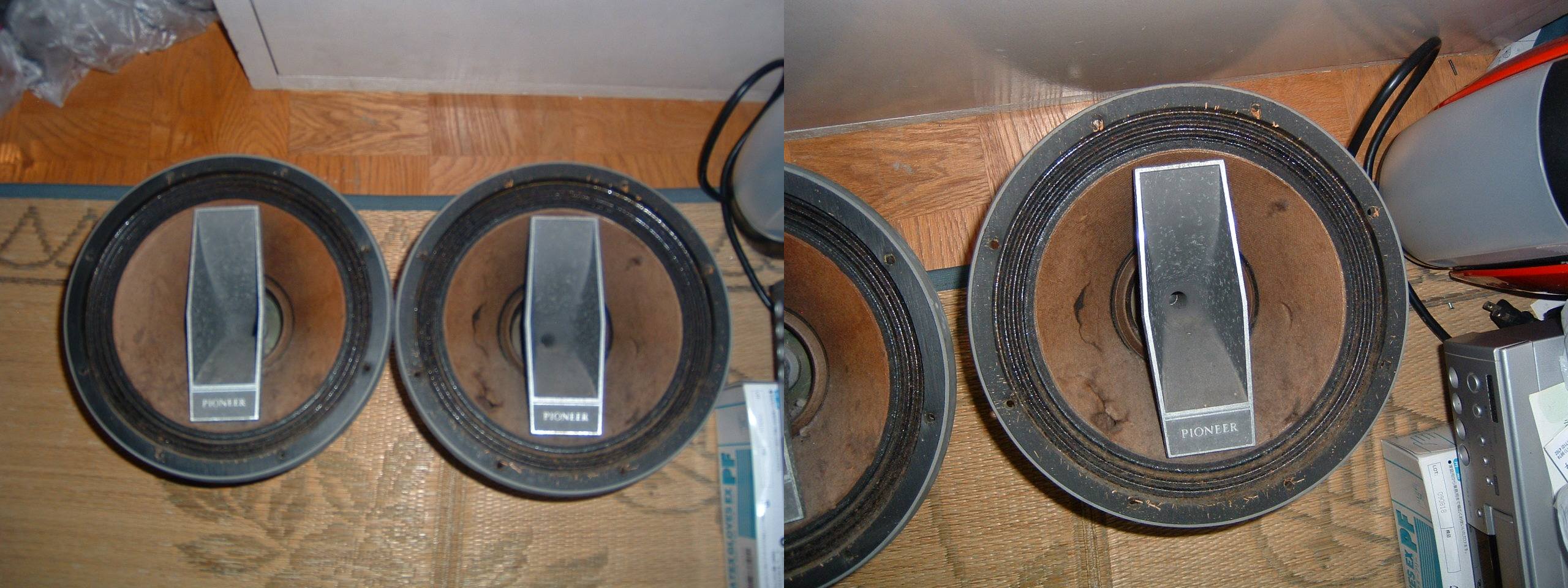

イメージ 1

　出品者の方に聞くと”室内保管で　かなり前に自作していただいた　物です　だいたい１メーターくらいの長方形のBOXで抜けありのものでした　自作アンプと一緒にかなり　まろやかな音響でした”とのこと。
　箱は、正１２面体ＢＯＸにします。今聞いている箱には入らないので新たに作ります。取り合えず、アルマイト板で作った型紙（？）に載せてみました。

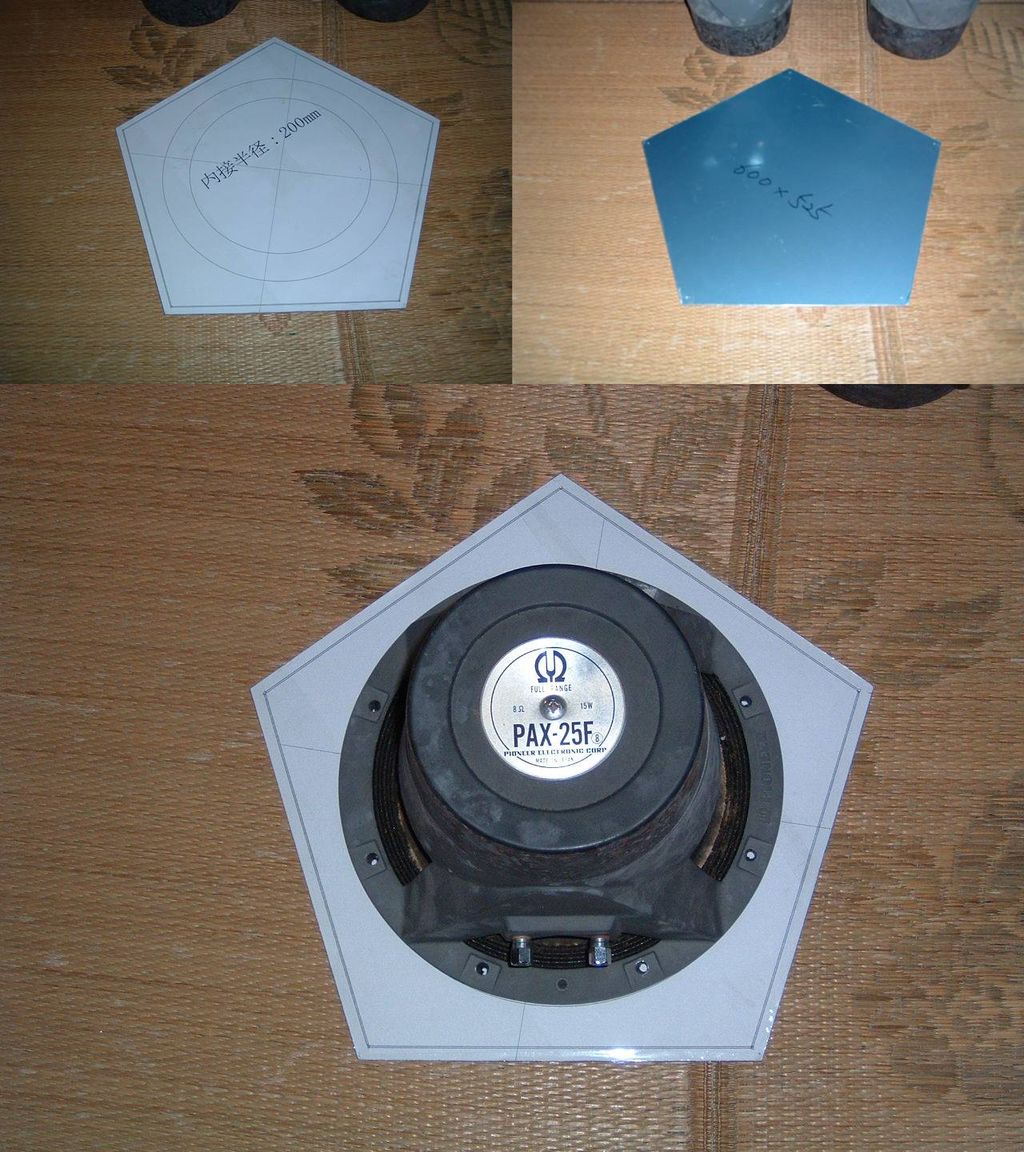

イメージ 2

　バッフル交換が出来るようにする為の枠を取り付けるとギリギリです。CADで板取りを考えると１枚のコンパネからは１１枚しか取れませんので２枚強が要ります。
　ところで、本SPの仕様をネットで調べて見ました。
　　[型式：25cm2ウェイ複合型スピーカー]　
　　・インピーダンス 8Ω、16Ω
　　・最低共振周波数（fo） 27Hz～37Hz
　　・再生周波数特性 fo～16kHz
　　・出力音圧レベル 101dB/W
　　・最大入力 20W
　　・外形寸法 直径264×奥行219mm
　　・重量 5.2kg
　　　　　　　　　　出所：「オーディオの足跡」
　　
　　かなりの高能率！　実測重量は4.8K。一寸やせ気味です。
気になった、コンデンサーはフィルム製に交換されていました。一安心です。コーン紙の修理はブログを参考にしますが、材料は雁皮を使うつもりです。







　


タグ ：
#オーディオ

　雁皮エッジに交換してから低音不足を感じておりましたが先日のオフ会ではっきり分かりました。
　注文しておいた水溶性ゴムの入荷を待ってエッジのコーティングにかかりました。ネットの事例を参考に原液を水で薄めエッジに刷毛で塗り含浸させ乾燥させます。これを２回ばかし繰り返し、後は原液を塗っては乾燥を３～４回繰り返す。
　水溶性ゴムを含浸＋コーティングさせることによりコーン紙をサポートする性能の向上が期待できます。
イメージ 1

　どうやらオリジナルの時の低音が蘇ったようです。
雁皮のままでは障子越しにＢＯＸ内の低音がもろに漏れ打ち消され低音レスのスピーカーになってしまいます。
　エッジの粗方の役割は理解していたつもりですがこの”遮音”が重要なファクターであることが分かりました。コーン紙にも同じ事が言えます。遮音特性の悪いスピーカーは独断偏見で考えると後方開放型ＢＯＸの方が豊かな低音が期待できるかもしれません。
　纏めますと、雁皮などの様な和紙に水溶性ゴムなどをコーティングすればロールエッジとして使える可能性が一段と高まりました。
　暫くは耐久テストを兼ねて聞き込んでいくつもりです。
　
タグ ：
#オーディオ

　天気予報では、雨マークが付いておりましたが皆様の熱意で午後５時過ぎまでは持ちました。参加者は計８名。新しいメンバーは東西の大御所に参加頂きました。

[自作コーナー]
①Ｓ氏出品：ＳＰは小口径ながら素晴しい低音を奏でていました。アンプのシャーシも自作（販売多数）。

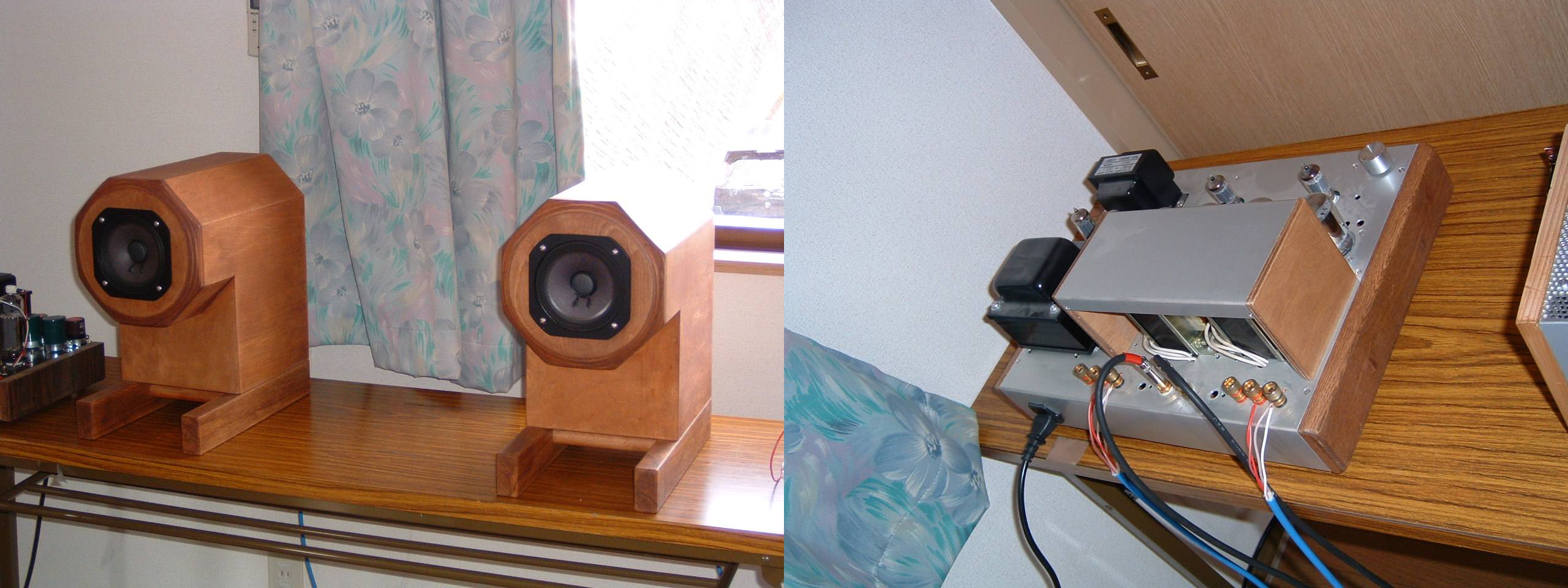

イメージ 1


②arunas001（醍醐ＬＰコンサート主催者）氏：ＯＴＬアンプと音源提供（BugHead　notePC）頂きました。氏のブログ「西宮試聴会の様子です」も参照下さい。

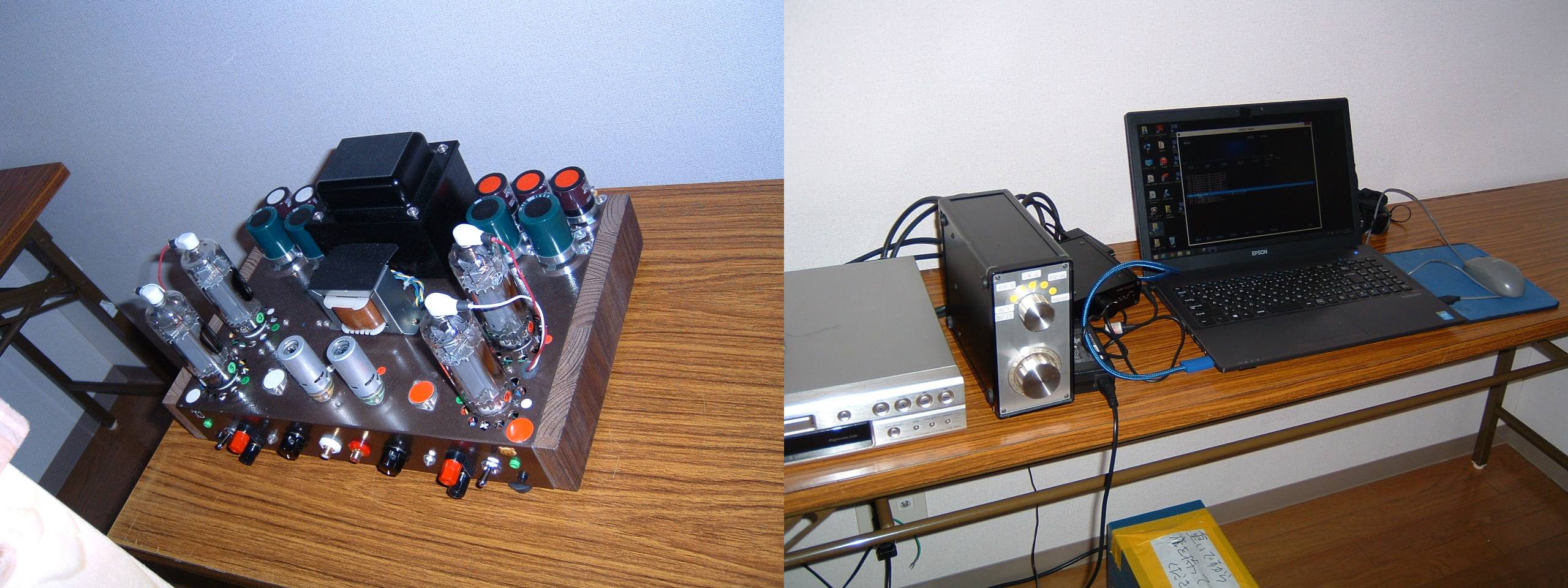

イメージ 2

③Ｉ氏出品：小出力ながら澄んだ音を聴かせてくれました。

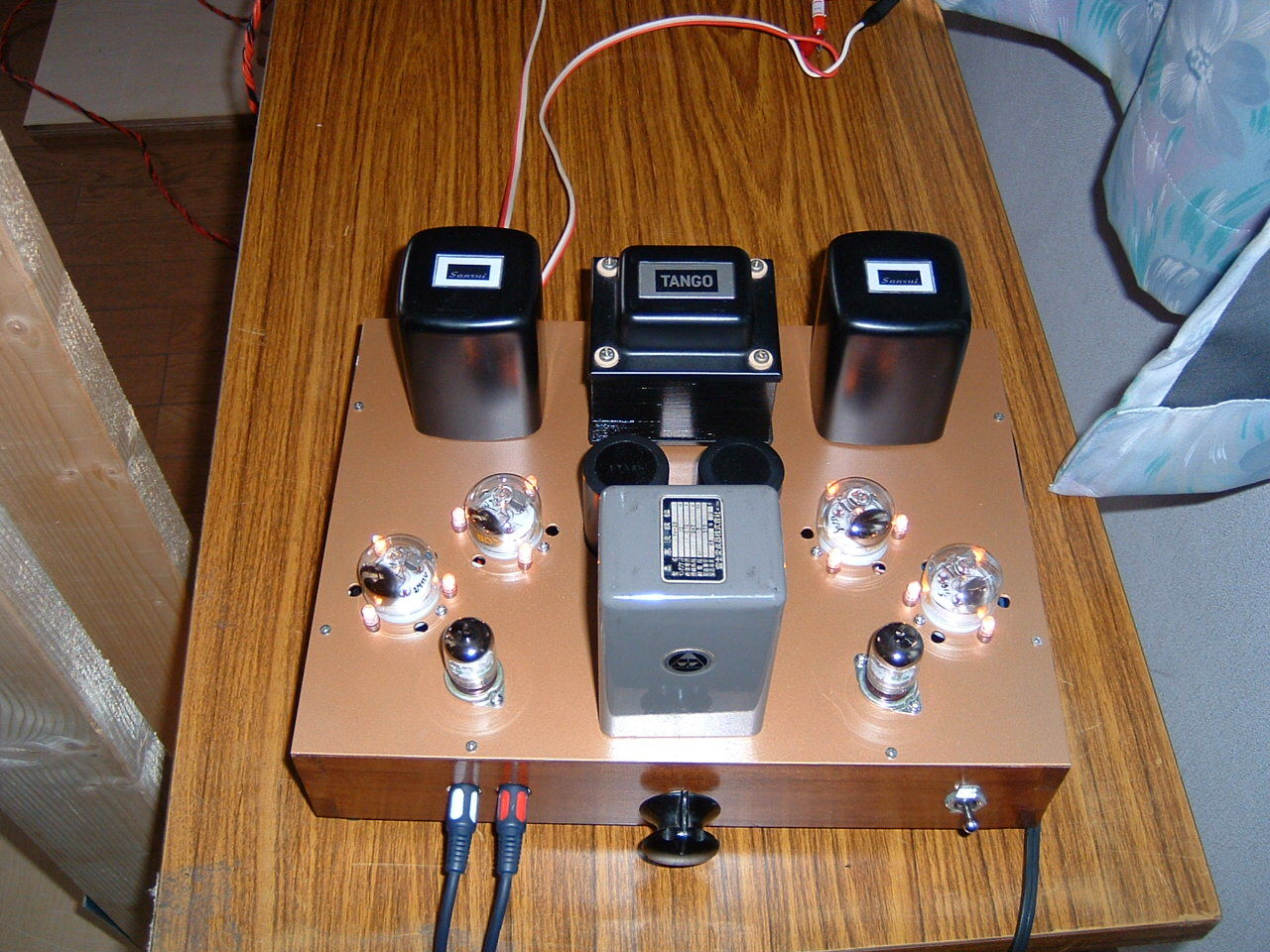

イメージ 3


[機材提供]
　Ｙ氏からはDualのプレーヤー（リンのMMカートリッジ）＋自作プリアンプを提供頂きました。

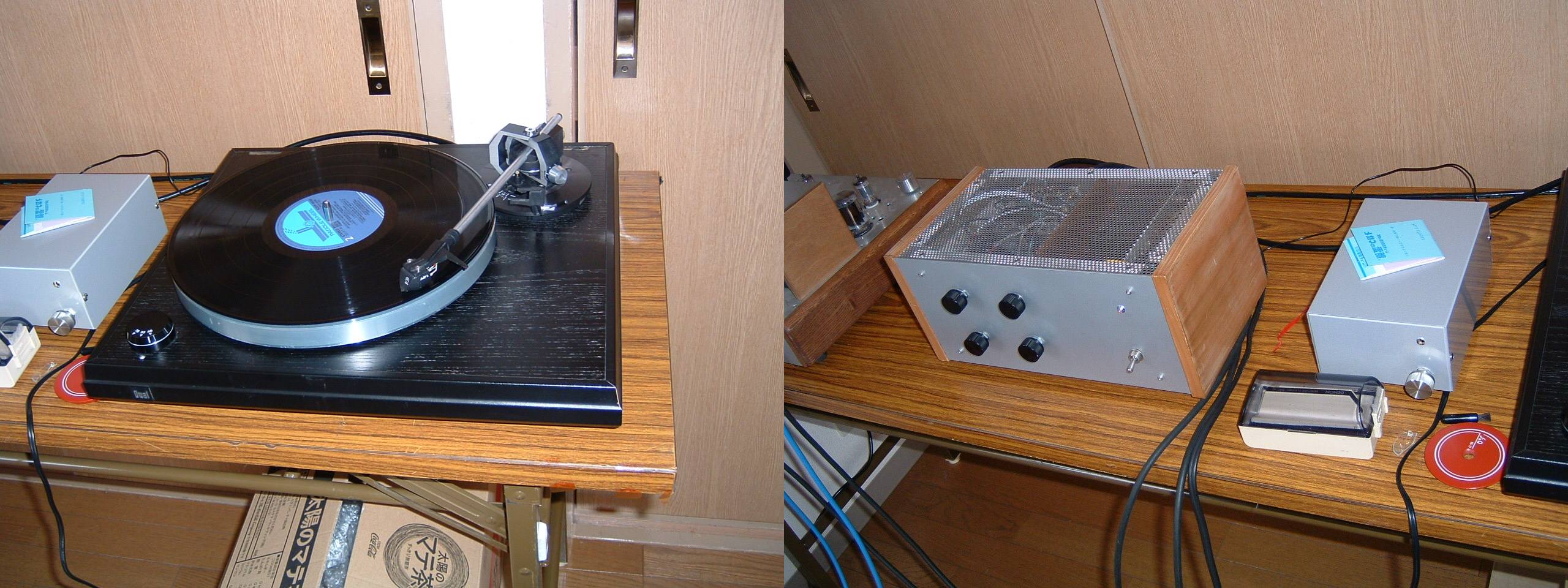

イメージ 4


[不用品交換コーナー]
　Ｙ氏からアイディアを頂き、様々な不用品が出品されました。ＭＭカートリッジ、多数の真空管、シャーシ製作グッズ・・・・。大いに盛り上がりました。

[次回予告]
　６～７月を目処に行います。この時期を目指して各種製作に励んでもらい、この会で発表をお願いします。
　

　

タグ ：
#オーディオ
