　この寒さでは、野外活動は厳しいので昨年の積み残しの作業を進めることにしま
す。
　先ずは、手持ちの励磁型ＳＰの電源を作ります。励磁型スピーカーの仕様は、1500Ω／60mAなので９０Ｖ前後の電圧が必要になります。

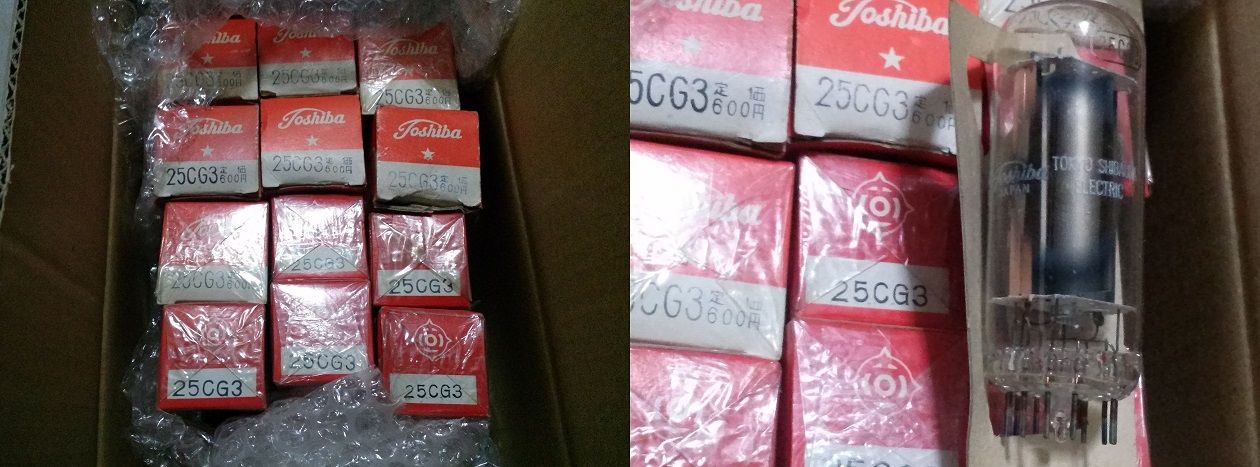

　取りあえず整流方式は、球に決定。そこで、目に留まったのはダンパー管の２５ＣＧ３（２５Ｖ，０．４５Ａ）です。これを４本直列に繋げば、ＡＣ１００Ｖが使え、且つ色んなバリエーションで使えるからです。

イメージ 1
イメージ 2
　電源トランスは、パチンコ用のトランス（２４Ｖ）を何個か使い、ブリッジ整流か倍電圧整流で所望の電圧にするつもりです。
　尚、２５ＣＧ３の規格表は、参考文献①から転載しました。

[参考文献]
タグ ：
#オーディオ

　予てから練習していた歌の発表会が近づいてきました。1/18は、公民館での正式な初練習でした。２月初めの練習、発表会前日のリハーサルそして本番となります。

　　イヴェント名；きたろく里山音楽祭２０１８
　　日時；２月１８日（日）、12:15～ボーカル／バンド（ポップス）
　　グループ名；Jo-nets（情熱）
　　場所；兵庫県西宮市立山口ホール

　　昨年の１シーン
イメージ 1

　昨年は、この観客席から眺めていましたから今年、この様になるとは全く予想できませんでした。
　当方は、初めの그대 보세요（グテポセヨ）のみの出演です。例年、演奏内容のダイジェスト版が近隣のＣＡＴＶで放映されるので、ひょっとしたらこの歌がON-AIRされるかもしれません。


[関連ブログ]
タグ ：
#K-POP

　今日は、昼からＨ邸にお邪魔しました。目的は、①Ｈさん向けに作るＲＤ－１７の仕様確認と②試作したスタンド試聴です。

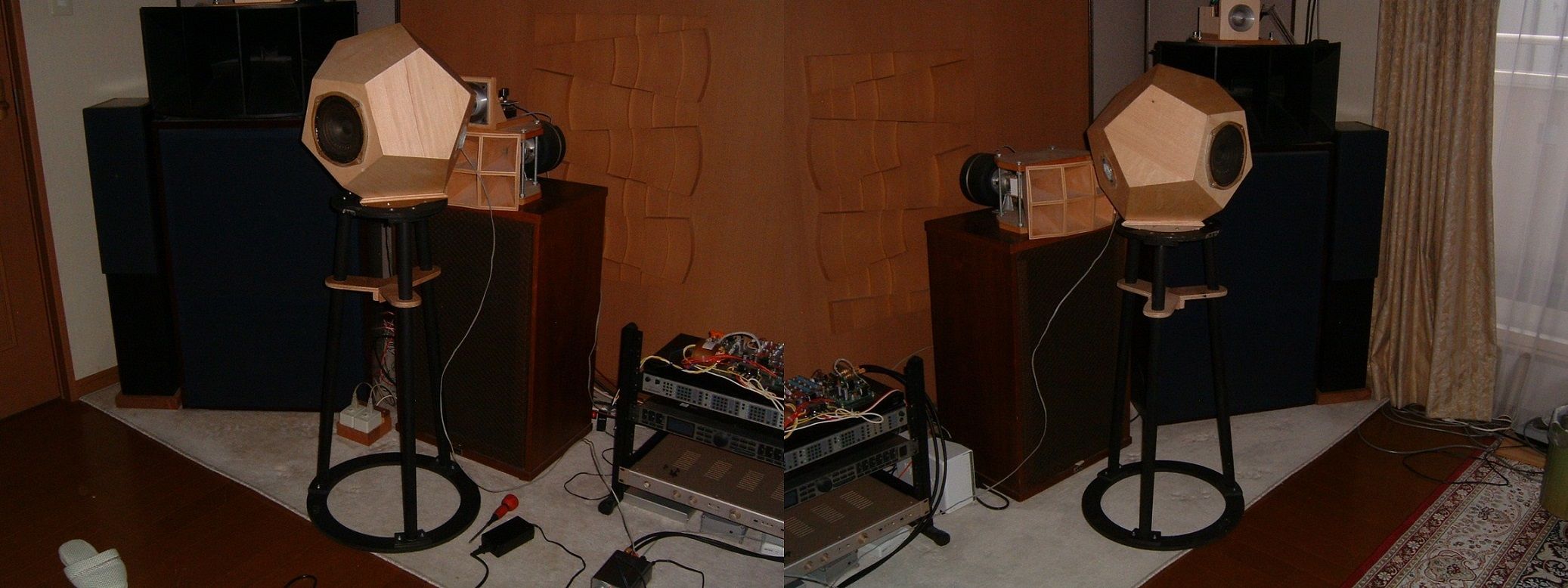

　以下の内容は、②につて報告します。写真上；試作品、写真下；現行品

イメージ 1
イメージ 2

　試作品は、幅160mmの合板を２枚接着した物を、正三角形の形に配置した物です。

　大方の予想では、そんなに差が出ないと踏んでおりましたが結果は、明らかな違いがありました。
　試作品の方が、低域の伸びが今一で、正１２面体特有の奥行感も今一でした。暫く現行スタンドで聞きました。このユニットは、例のＰ－６１０Ａですが、何時ものように素晴らしい音を聞かせてくれました。

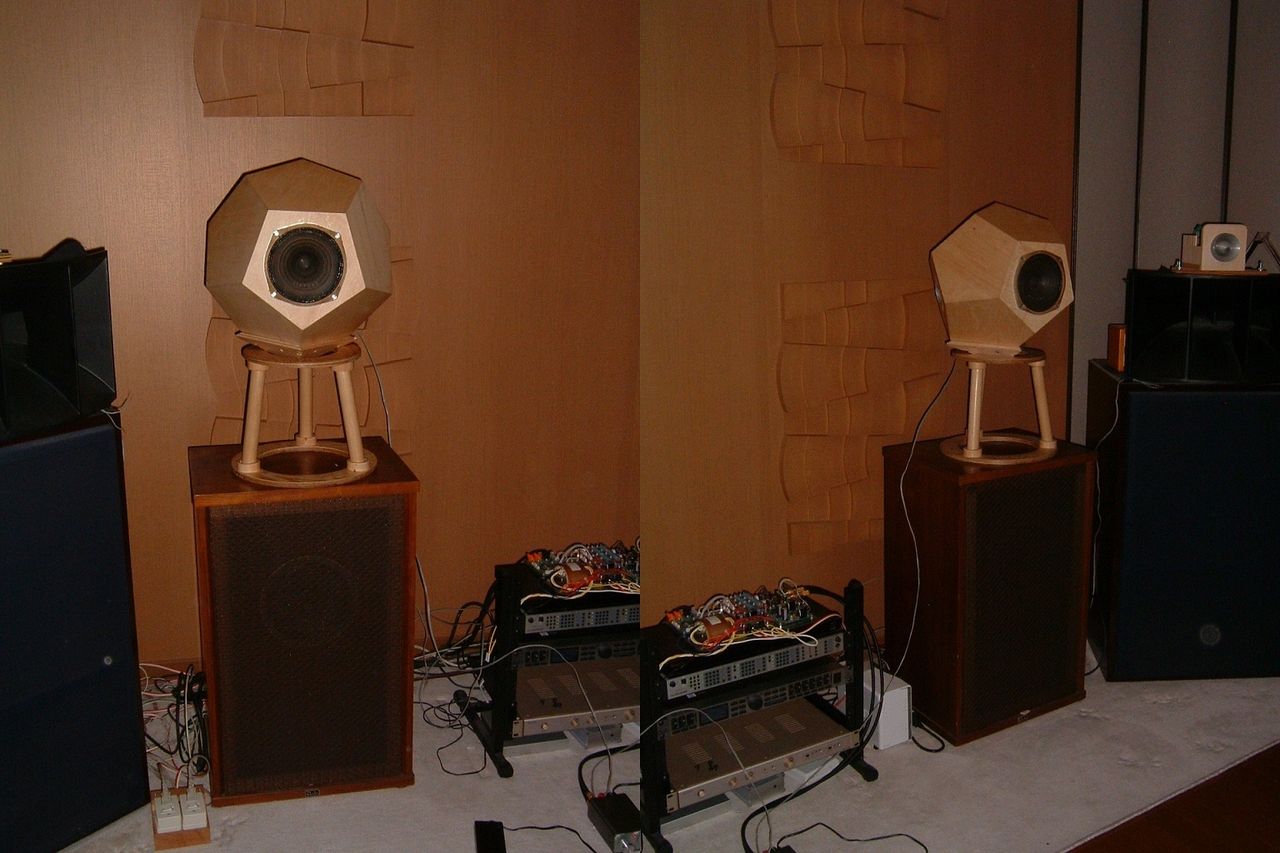

　次は、もう一つ準備しているフラワースタンド（自作）に載せてみました。

イメージ 3

　現行スタンドとの違いは、耳で聞く限りでは差は、確認できませんでした。
どうやら、ＢＯＸ下部の空間の有無が可成り影響しているようです。Ｈさんも全く同感でした。
　言い換えれば、正１２面体ＢＯＸはそれ程デリケートな音場を再現していることが窺えます。

タグ ：
#オーディオ

　去年から温めているテーマに「スピーカーの励磁化」があります。ユニットを磁石で分ければ、アルニコかフェライトになります。先ずは、アルニコで検討してみます。幸いＰ－６１０のジャンク品がそこそこあるのでこれで考えてみます。
　磁気回路が上手くできても一番の難関は、コーン紙・ダンパー・ボイスコイルが再利用できるかどうかです。
　コーン紙が破れたＰ－６１０Ｂがあったので、早速ばらしに掛かります。

イメージ 1
　先ずは、ダストキャップ。接着部分に溶剤を十分に浸み込ませ暫く時間を置くと、いい塩梅に軟化が確認できたので小さなマイナスドライバーをダストキャップとコーン紙の間に慎重に差し込んで剥がして行くと写真左中央の様に完璧に剥がすことができました。
　次に、コーン紙とボイスコイルの接着部分を外そうとしましたがこれは一寸無理なようです。
　仕方がないので、ダンパーごと外しに掛かります。溶剤では、びくともしません。そこで、ダンパー接着部分の裏側から加熱してみることにしました。最初は、一寸手こずりましたが要領を掴むと下段写真の様にはぼ完璧に外すことができました。

　この様に、慎重に時間を掛ければ再利用に耐えうる部品として取り出すことができました。

　次は、磁気回路の製作です。流石にこれは、専門家に頼むしかありません。
　
　
　
　
