2020年07月26日

ホーンブースターの効果（２）　小型密閉型BOXの場合

　ホーンブースターの効果については、（１）では先ず正１２面体BOXでの比較では、明らかに効果がありました。そこで、現行システムを正１２面体BOX＋ホーンブースターⅡに変更した程です。

　その後、凡そ50年前の所謂名器と言われたDS-251MKⅡとSX-3が手持ちに有ったのでこれらについても同様の試験を行いました。このブログでは、周波数特性の違いについてもう少し深く考察しました。

１．DS-251MKⅡの場合

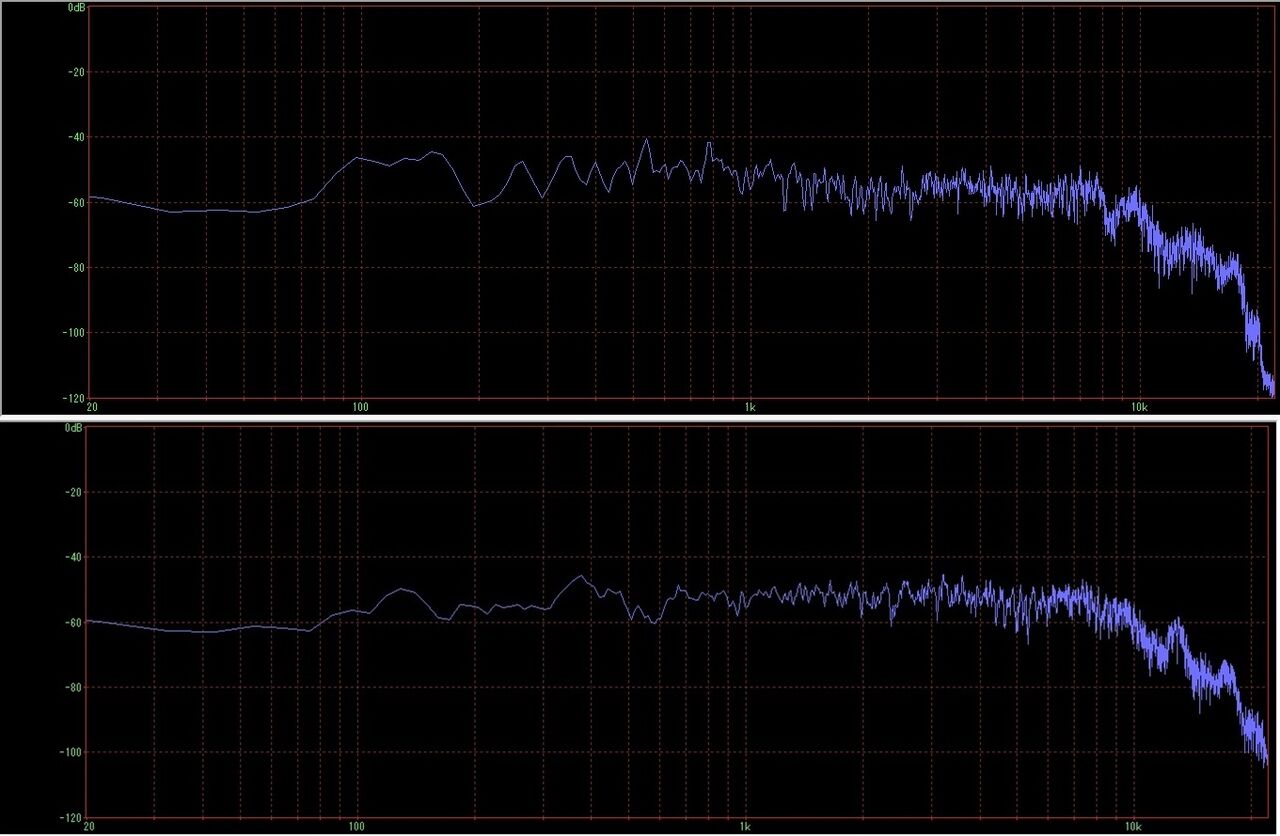

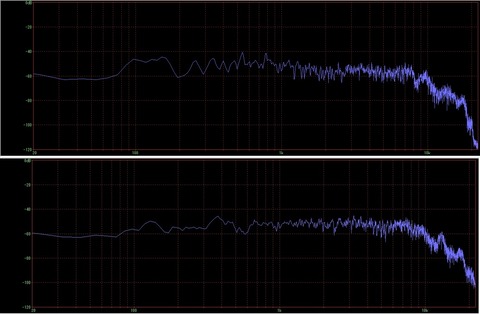

　ウーファーのクロスオーバー周波数は2kHzです。上段（=①）はオリジナルで、下段（=②）はウーファーに軟化処理後にホーンブースターと組み合わせた場合です。

　①は②に比べ80HZ辺りからレベルが高くなり1KZまでその傾向は続きます。更に3KZまでは凹凸が激しくなります。8KZには大きな凹みがあり10KZを超えると②に比較して激しい凹凸が見られます。

２．SX-3の場合

　ウーファーのクロスオーバー周波数は同じく2kHzです。上段（=③）はオリジナルに近い密閉型、下段（=④）はホーンブースターと組み合わせた場合です。

　④に比べ③は、60HZ～2KZの範囲でレベルが明らかに高くなっています。

　また、4KZを越すと原因不明のレベル変動を繰り返しています。

３．考察
　何れの機種においても
・低域は、100HZを下回る周波数からウーファーのクロスオーバー周波数前後にまでホーンブースター有りの場合に比較して音響レベルが高くなっています。恐らくは、背圧の跳ね返りの影響と考えられます。
・中～高域は、低い場合で4KZから高い場合でも8KZ辺りからレベル変動乃至は激しい凹凸が見られました。これも背圧によりエンクロージャーが振動している為と考えられます。尚、前記の周波数の違いは恐らくBOX剛性の違いによるものと考えられます。

４．まとめ
　小型密閉型BOXを使ってホーンブースターの効果を確認しました。BOXの背圧をホーンブースターに導入する事によりBOX内圧が著しく低下した為、背圧の影響が少ない高品位な再生音が実現できました。更に背圧に含まれている低域をホーン構造体経由で開放する事により低域再生能力を著しく向上できました。　以上

2020年07月25日

SX-3／ホーンブースターⅡ（６）

　今回がSX-3に関しての最終回です。先ず密閉型に戻した状況を写真に示します。

　厳密な意味ではSX-3の密閉型とは言えませんがほぼ密閉型に戻したと言えます。全体の外観を示します。

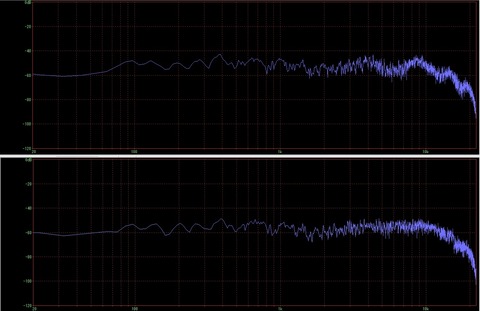

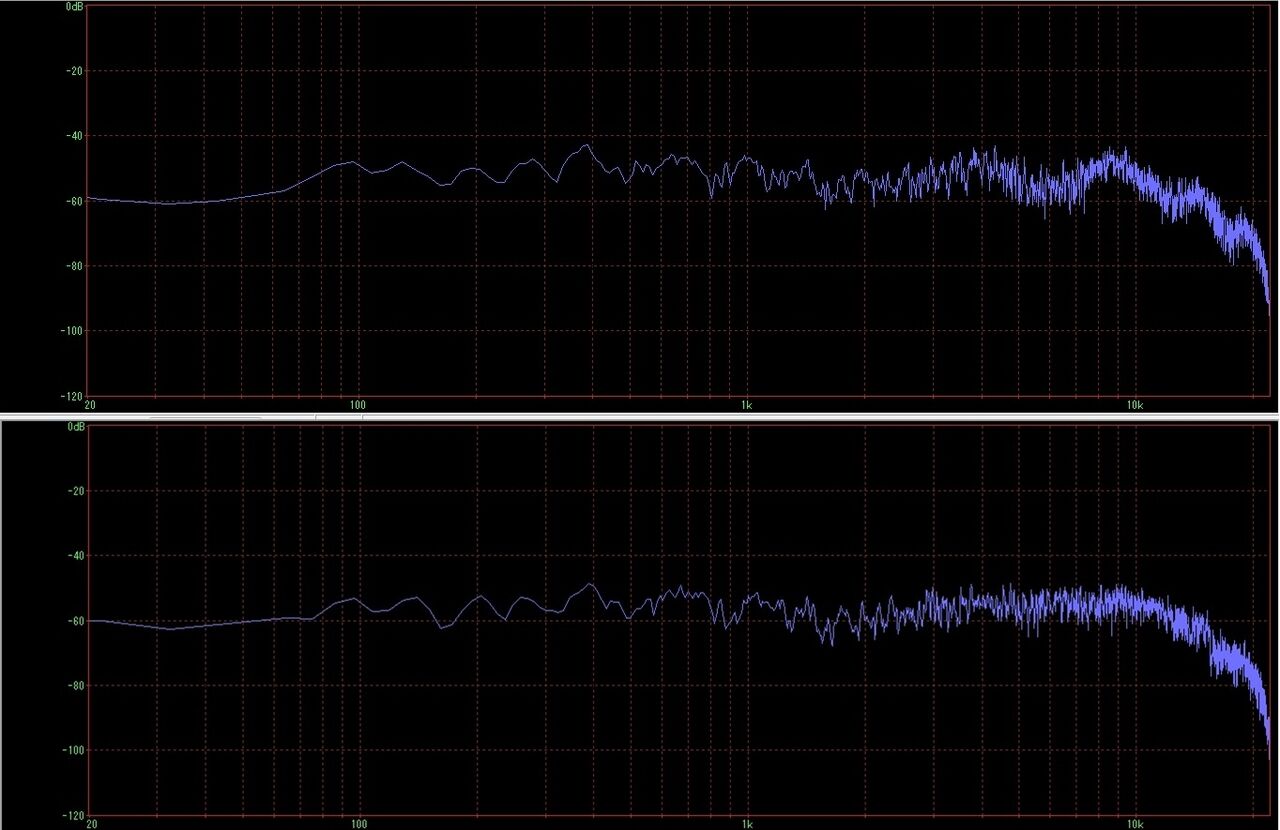

　次に周波数特性の比較です。上がSX-3密閉型で下がSX-3+ホーンブースターⅡです。SPとマイクの位置は床にマーキングし揃えているのでほぼ同一です。

　取り敢えず低域から2KZ辺りについて比較してみます。密閉型の方が60HZ～2KZのレベルが明らかに高くなっています。これは、密閉型による背圧の跳ね返りでコーン紙を透過した影響と考えられます。
　また、高域特性が明らかに異なっています。一寸原因は不明です。もしかしたら背圧が微妙にエンクロージャーに振動を与え一種の変調の様な現象を与えているようにも思えます。

　再生音を聞いてみます。矢張りこもった低域が気になります。また、女性ボーカルのクリアさがホーンブースターの場合と比較すると低下しています。

　今回の比較ではホーンブースター型にすることにより明らかに低域～高域までクォリティーがアップし、ジャズからクラシックまで充分に使えることが分りました。

　ホーンブースターを使用すると密閉型では可也の効果が期待できると考えられます。バスレフ型でもほぼ同様の効果が期待できると考えられます。
