　一昨日（2021/12/25）のオフ会では、Tangbandの10cmフルレンジ・ユニット（W4-1337SDF）を使い二種類のエンクロージャーで出音比較をしました。再生方法は下記の通りです。
・エンクロージャー
①10ﾘｯﾄﾙ･ﾊﾞｽﾚﾌBOX
②ﾎｰﾝﾌﾞｰｽﾀｰ･ｼｽﾃﾑ（6面体BOX（半楕円中空体を内蔵、12ﾘｯﾄﾙ）＋ﾎｰﾝﾌﾞｰｽﾀｰ）
・アンプ：オールインワン・アンプ（ラズパイ＋D級アンプ、K氏製作）
・音源：YouTubeから専用ソフト（3DYD）を使いダウンロード
（詳しい曲名/URLは、下記に示します）
・部屋：三田ミュージック・カフェ　
・録音：高さはユニット・センターに合わせ一辺が1.2mの正三角形の頂点に録音機（ZOOM,H4）を置き録音。ユニット・センターからは30°のオフセット。
20211225_153416

[使用した音源]
・”Hush a bye_Tokuhiro Doi 驚異のクラリネット土井徳浩 Piano 松本茜Akane Matsumoto Bass安田幸司Koji Yasuda

[結果]
　二種類のエンクロージャーの出音比較をYouTube音源（19種）を使い比較しました。その再生音をYouTubeにアップしましたのでゆっくりお聞き下さい。


　両者の違いは、次の通りです。
・音のクリアさに於いて明らかに②の方に軍配が上がります。
・残響の再生に於いても②の方がより自然です。
・低域の再生能力も②の方が素直に伸びています。

[考察]

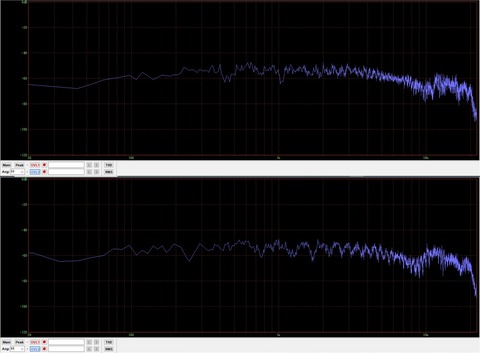

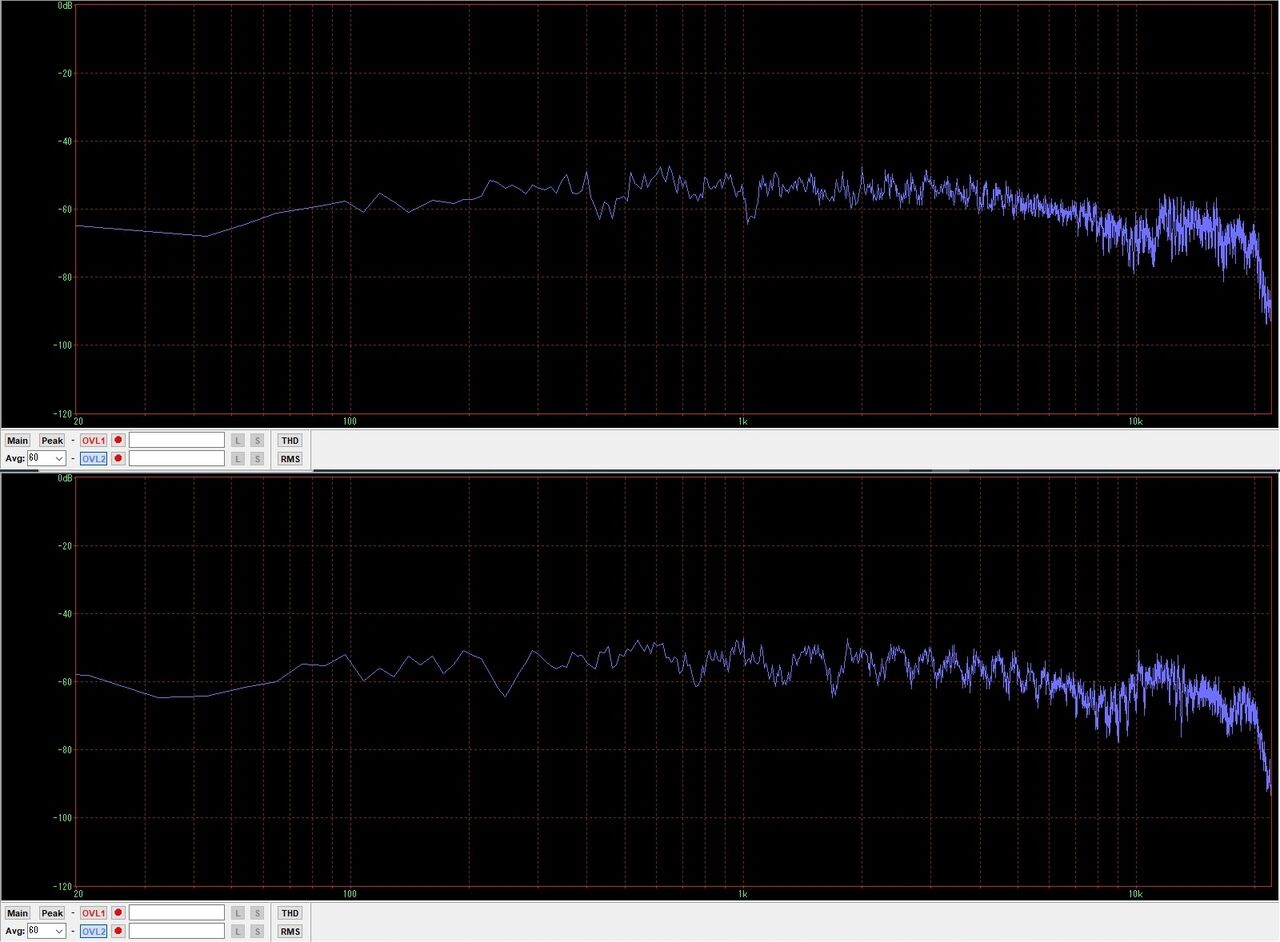

　先ず、ホワイトノイズの特性を示します。データは60回サンプリングし平均化したものです。
（上：エンクロージャー①、下：エンクロージャー②）
2021_12_25 上＿小型バスレフ　下＿＋ﾎｰﾝﾌﾞｰｽﾀｰ

　大まかな傾向に差はありませんが、細かく分析して行くと②の方の凹凸がはっきり出ています。10KHZを越してからもその傾向に変化は有りません。データの積み重ねが必要ですが、どうやらエンクロージャーに内蔵している半楕円中空体の効果の様です。多分、背圧の影響が無視できる平面バッフルや後面開放BOXでも同様な結果になることが推測されます。
　この傾向は、小型密閉型BOXのDS-251やSX-Ⅲの裏バッフルに開口を設け背圧をﾎｰﾝﾌﾞｰｽﾀｰに導入する場合でも観察されました。ホーンブースターの効果（１）及び（２）を参照ください。

[まとめ]
　背圧の影響を抑える方法として半楕円中空体を内蔵させると再生品位を明らかに向上することが確認できました。

　今年最後のオフ会を行ないます。自作オーディオを携えて是非参加下さい。
試聴のみも勿論OK!。

[概要]
　・日時：2021/12/25　13時～16時
　・場所：兵庫県三田市尼寺53　三田・ミュージックカフェ
    ・参加費：無料
　・駐車場：無料
　・エントリー方法：本ブログのメッセージ欄、若しくは三田・ミュージックカフェの問い合わせ欄より

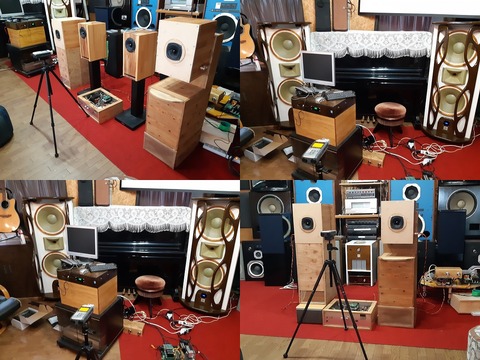

SMC研究会の模様

　実は、父の法要で帰省しました。スタートは、スイートサウンド邸の訪問でした。詳細は、ブログを参照ください。
　今回帰省に先立ちネットで調べて行く過程でヤフオクに特定の地名を入れたところ、びっくりする様な情報がヒットしました。田舎の同級生が住む所の直ぐ近くに”たたら製鉄遺跡”が有るではありませんか！。ヤフオクは、「国指定史跡 田儀櫻井家たたら製鉄遺跡関係パンフレット3枚」の出品でした。早速落札し帰省の内容を連絡した所、帰省で泊まる民宿（中屋）に届けて頂くことになりました。パンフレットは、私が民宿に着く前に届けて頂きました。（大変、有難うございました。）
　幸い、同級生の都合が付いたのでお邪魔し一通り案内して貰いました。同級生の家には、何回かお邪魔していますがまさか目と鼻の先に”たたら製鉄跡”があるとは・・・。簡単に写真で紹介します。

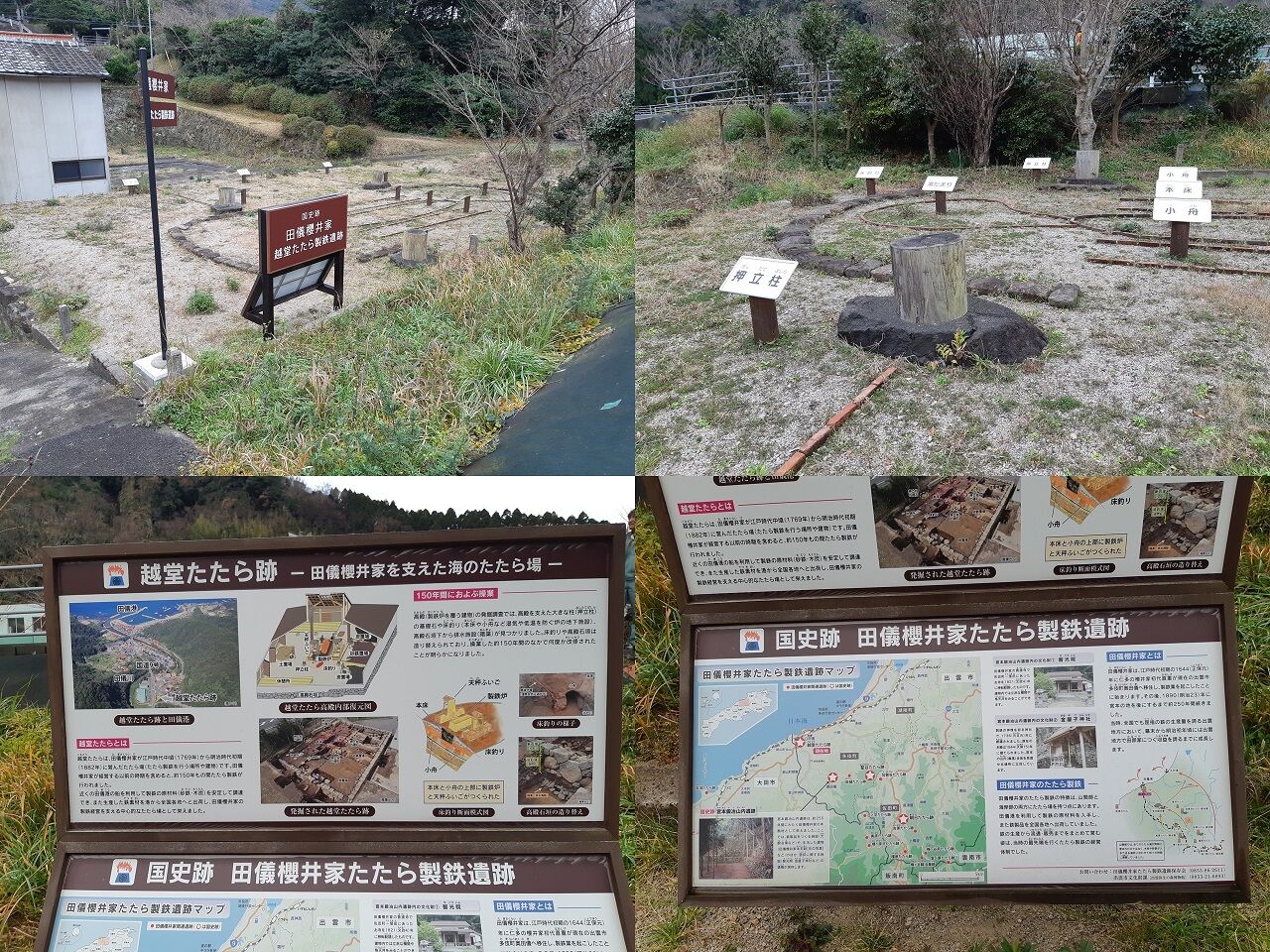

１．田儀櫻井家　越堂たたら製鉄遺跡
越堂たたら製鉄遺跡
　「たたら跡」と言えば、山奥のイメージが有りますがこちらは、海まではほんの僅かな所です。近くには川があり同級生の話では、当時は川の水深が十分にあり船が往来していた様です。

２．田儀櫻井家の菩提寺　智光院
智光院ほか
　菩提寺が有ることからして可成りの勢力が有ったことが窺えます。

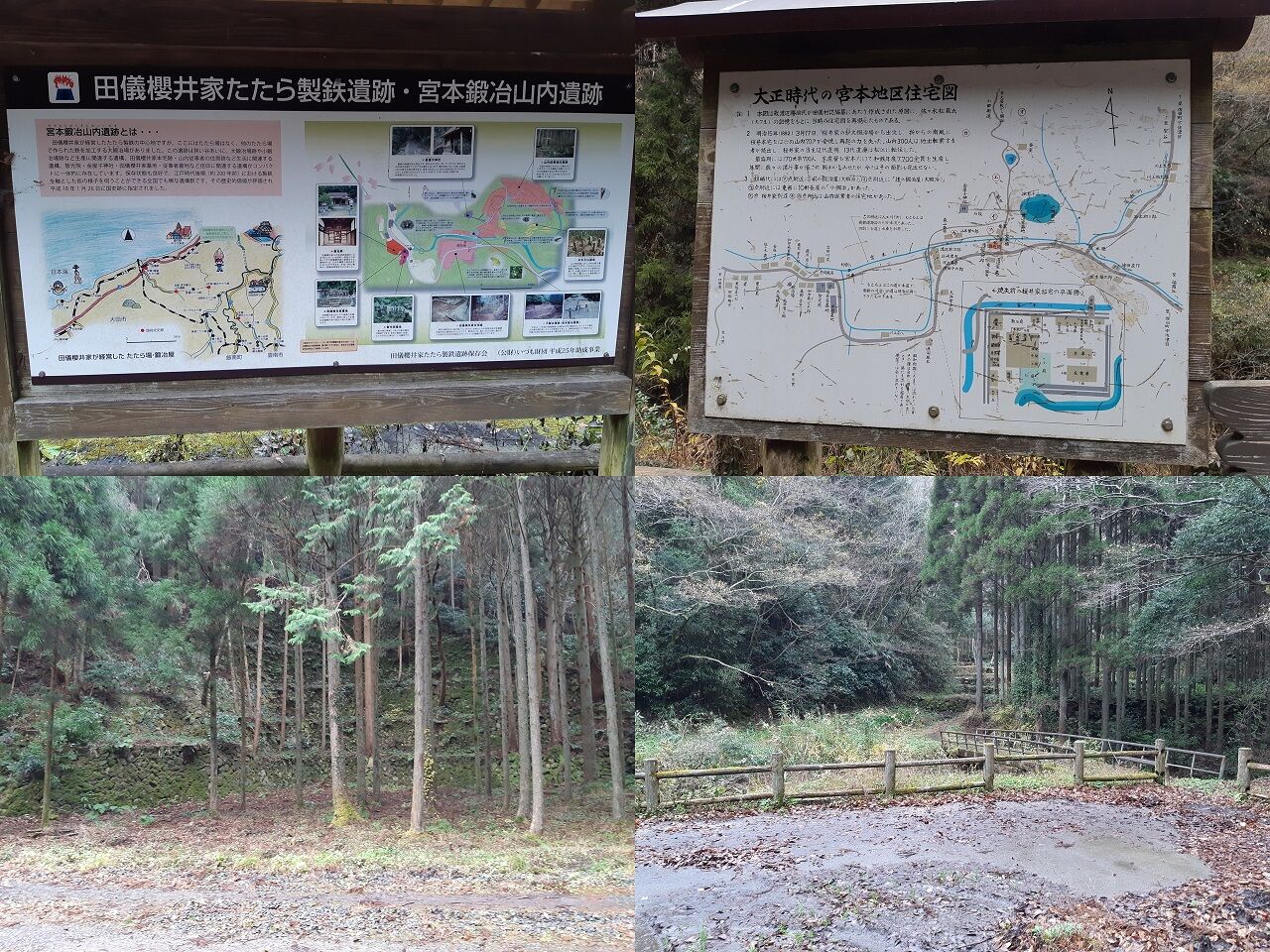

３．田儀櫻井家たたら製鉄遺跡・宮本鍛冶山内遺跡
宮本鍛冶山内遺跡
　ここは、櫻井家の邸宅と鍛冶屋が有った跡の様です。

　詳細は、田儀櫻井家（たぎさくらいけ）たたら製鉄遺跡～近世のたたら製鉄遺跡群～ に載っていますので是非参照ください。

　ところで、耳寄りな情報があります。Go To Eatキャンペーンしまねです。5千円で購入すると7千円分として使えます。姉からの情報で初めて知り、都合４冊購入し「民宿代」と「民宿のおせち料理（5人分）の予約」にそれぞれ使いました。

おせち料理

　以上

　早速、W4-1337SDFに変更します。サブバッフルの開口が僅かに小さいのでトリマーでボーリングしました。流石にこの工程は、トリマーでないとできません！。トリマー加工で重要なことは、加工の中心点を確り出してやることです。ということで簡単ですが専用の治具を作ります。
トリマー加工
　サブバッフルの裏側は、内径が∮95のままではターミナルが当たるので∮100にアップし5mm程切り取りました。

　取り敢えず歯医者に行く前に一寸音出し、帰ってから本格的に試聴をしました。

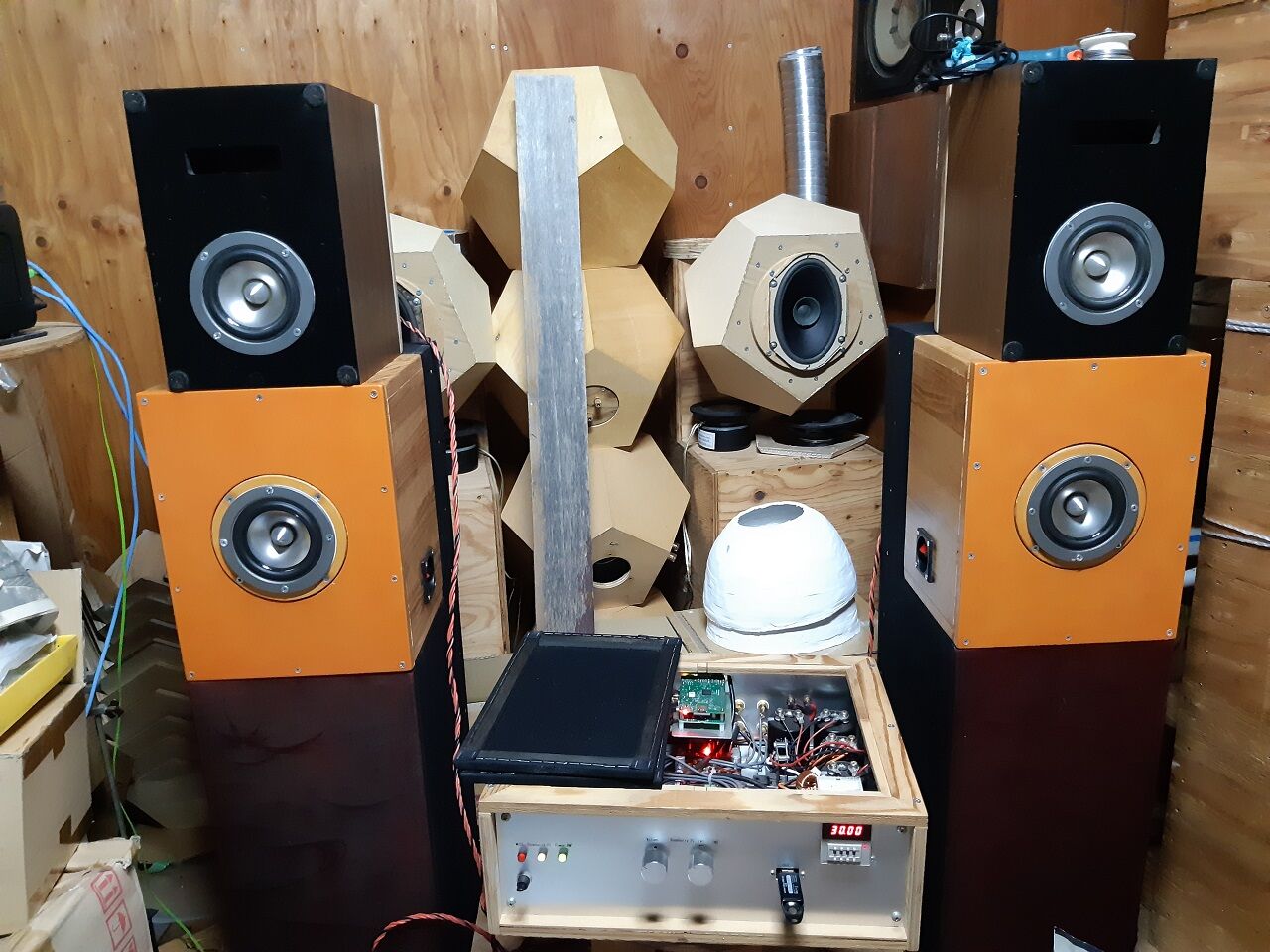

試聴中
　まず参考として、Woody&Allenさんのブログ（１）と（２）を参照下さい。10KHZを過ぎたピークが耳障りの様です。
　先日完成した10リットルBOX（写真中の黒いBOX）で聞くとミュート・トランペットなどは、一寸煩く聞こえます。ところが本機に接続すると殆ど～全く気になりません！。考えられる原因は、下記の通りです。
①恐らくは低域の周波数特性が可成り伸びたことにより音の重心が低域側に移行したためピークが目立たなくなった。
②6面体BOXの内側に装着した半楕円中空体の効果により背圧の跳ね返りが激減しピーク高さが抑えられた。
③表バッフルの面積並びに側面バッフル長が小型BOXに比較し何れも可成り大きいことによりピークが拡散された可能性がある。

　中域の充実感はOM-OF101に譲るとしても、力強い低域や伸びた高域はW4-1337SDFの魅力です。次回は、周波数特性を測定しようと思います。　つづく

　先日の「オーディオ合宿（2021/11/27-28）」で披露した”半楕円中空体を内蔵した6面体BOXとﾎｰﾝﾌﾞｰｽﾀｰで構成したSPシステム”をそれぞれ「醍醐LPレコードコンサート」と「スイートサウンド邸」でも披露しましたのでその模様を報告します。

１．醍醐LPレコードコンサート（2021/12/11）

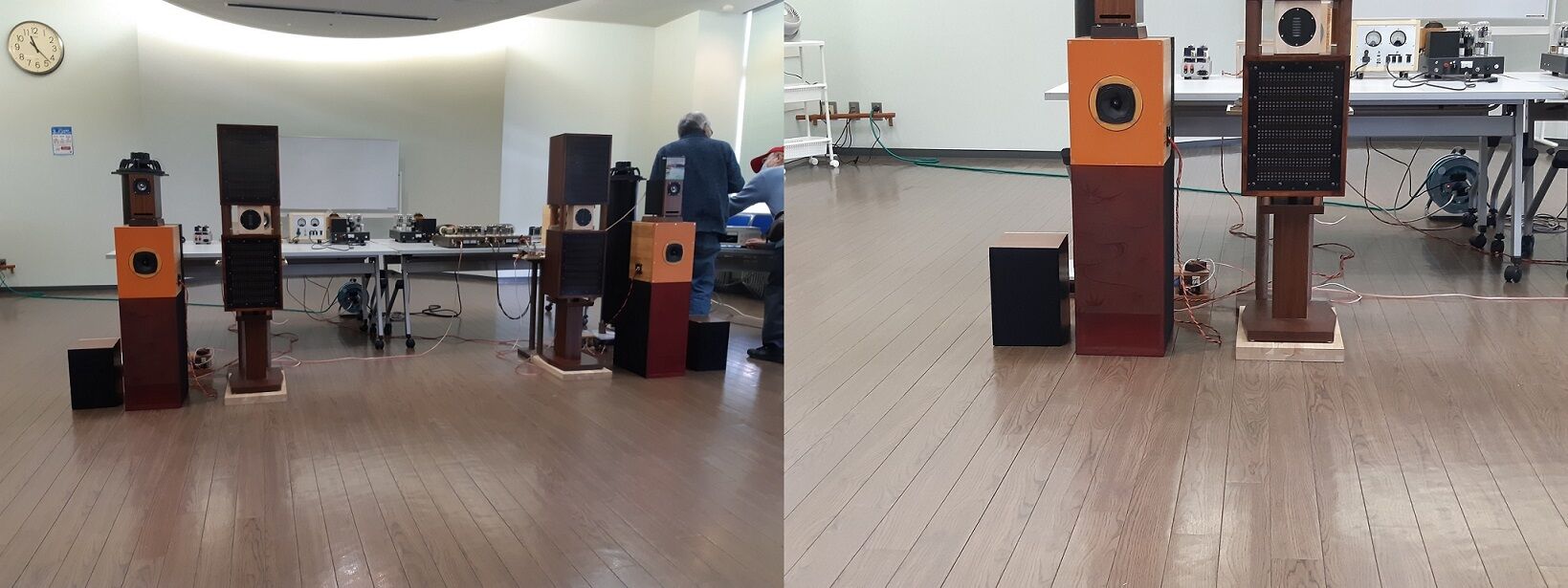

醍醐LPレコードコンサートの出品

　コメントがwoodyallenさんのブログにアップされていました。

③^ ^ やっぱりAさんのOM-OF101はきめ細かい表現が素晴らしい。
コンクリート床への直置きによる低域での箱の強度不足が少し気になりました。小型のインシュレーターで浮かせると良かったかもしれませんね！
※この会議室、交通騒音や上階の体育館騒音が無ければ、システムの良し悪しが非常に分かりやすいと感じました。

　　当日は、10リットルBOXとの比較もしました。知り合いのNさんは、出音の違いがよく分かったとのコメントでした。

２．スイートサウンド邸訪問（2021/12/13）
　実は、メールでは勘違いで12/12と連絡し実際は翌日の訪問すると言う大失態を演じてしまい大変ご迷惑をお掛けしました。幸い在宅でしたので事なきを得ました。

①1F　SPシステム
　当日は、写真を撮り忘れましたので代わりにスイートサウンドさんのブログを参照願います。システムの上側に見える正１２面体BOX（中域用）は、私がお納めしたものです。
　音は、定位がしっかりしており透明感もあり素晴らしく仕上がっておりました。

②2F　SPシステム
　写真をご覧ください。スーパーツイーターが載っているシステムです。弦楽器や女性ボーカルは、1Fシステムには無いリアリティーがありIさんのポリシーが確り反映したシステムです。

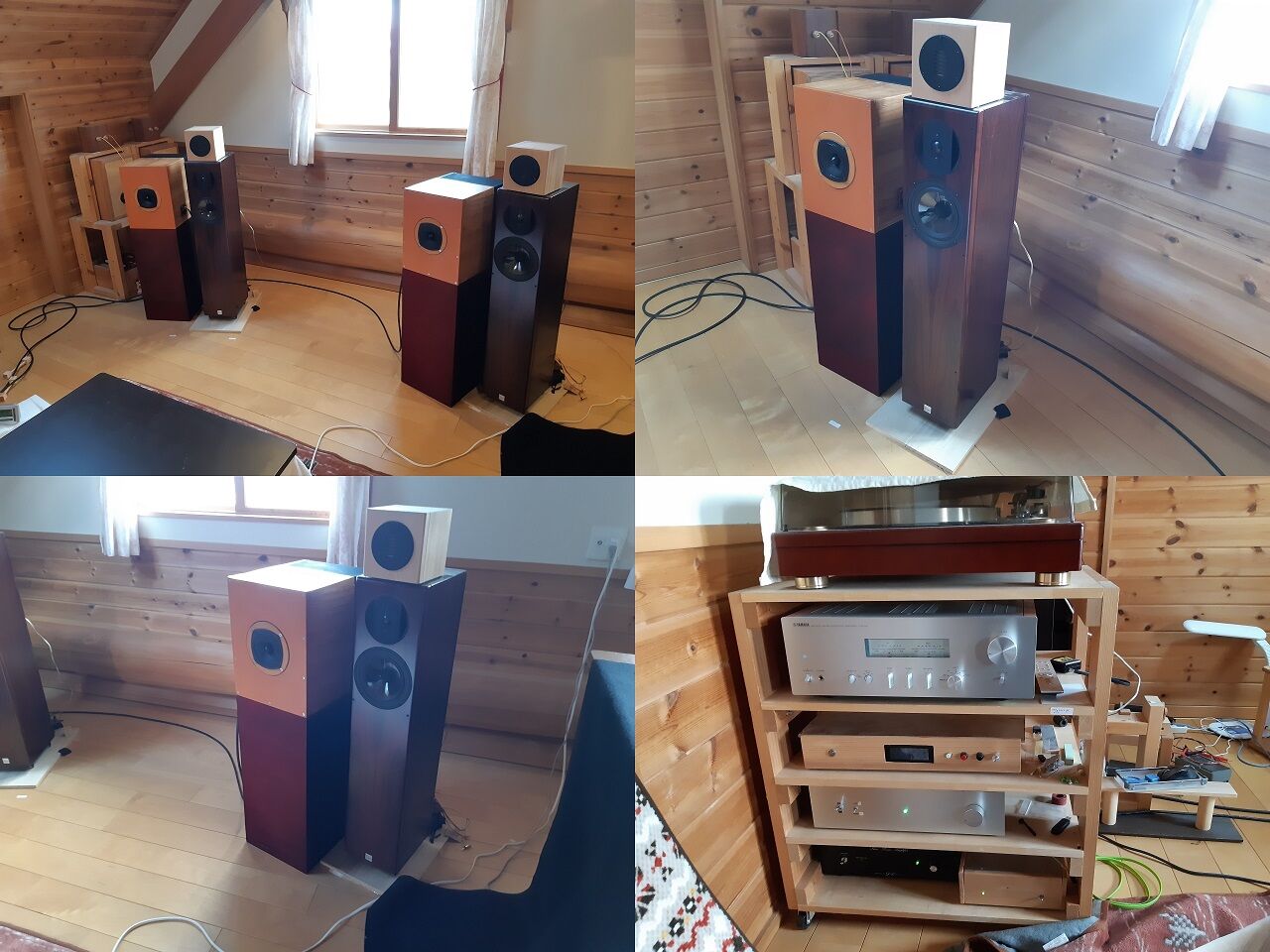

スイートサウンド邸

　Iさんの感想は、女性ボーカルに関しては十分満足されていました。ただ正直に2Fシステムと比較すると口径の違いやスーパーツイーター有では、いささか力不足だった様です。もしブラインドテストをすれば一般の人なら差別が付かないだろうとも仰っていました。

　お二人の感想と手前味噌を加味すれば、10㎝ユニットでの限界近くのパーフォーマンスは引き出している様には思われます。
