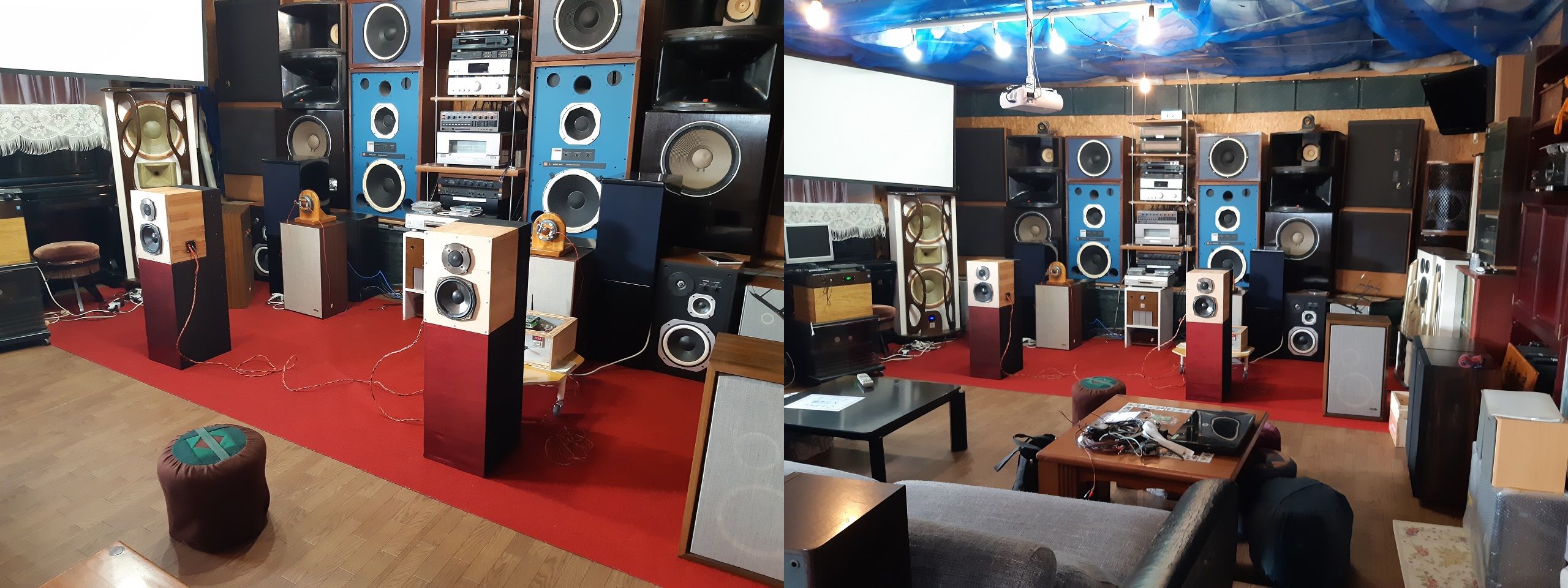

今日は、隔週土曜日に開催されるSMC研究会に参加しました。参加者は、何時もの通りで人見さんと私で午後5時半頃に人見さんのお客様がいらっしゃいました。先ずは、D-200の移植システムを聞いてもらいました。

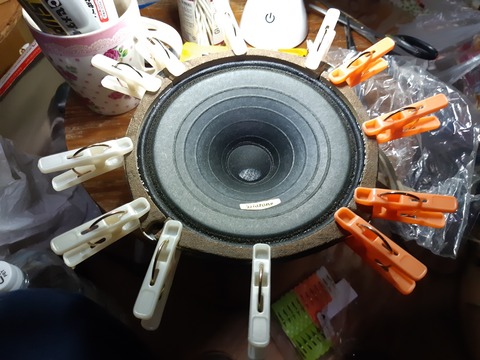

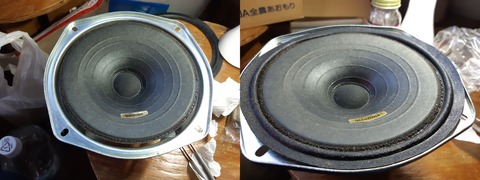

　バランスは今までで一番良かったとの感想でした。ただNWはオリジナルのままで一寸違和感があるとの意見でした。それと拙宅の作業小屋とは違いSMCは十分な広さが有るので結構な音量で再生する為、ユニットの不具合が手に取る様に分かりました。このウーハーはヤフオク出品者自身がエッジ交換した物でしたが、何処かで接着不良があるようでビリ付きが有りました。近々、エッジ交換をする予定です。

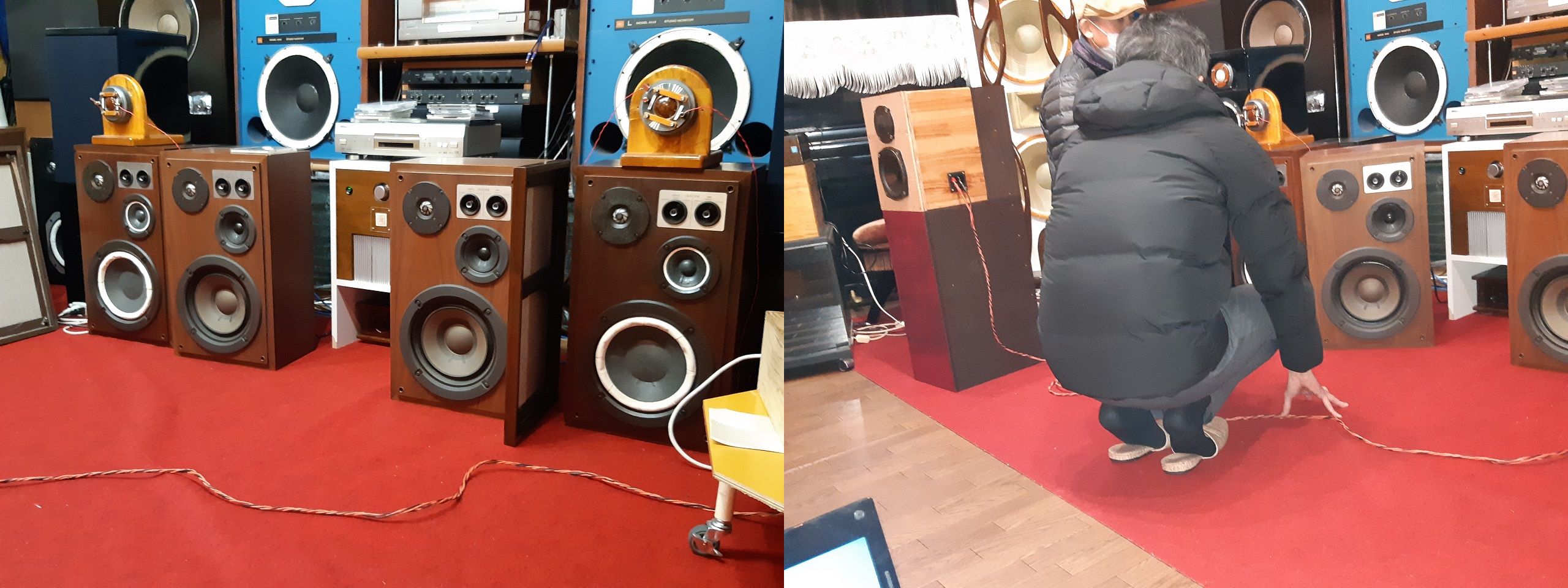

　夕方からは、お客様がいらっしゃったので傍らで試聴させてもらいました。お客様が持参されたSPシステムはDS-26Bで人見さんが改造された同じ機種を対比して聞かれていました。持参されたDS-26Bはエッジが硬化しており殆ど低音が出ません。一方改造品は、セーム皮エッジなので反応が良く十分な低域が出ていました。

　ここで同一ソースを使い改造DS-26BとD-200移植システムの比較をさせて頂きました。お客様は、移植システムについて二つコメントされましたがは最初の一点目は忘れてしましたしたが二点目は”クリアさが違う”との事でした。内心、ニッコリとしました。

　次なる課題を頂きましたのでOTLアンプと並行して進めるつもりです。

　トランスの絶縁状況が分かりました。アースと各巻線に250Vを印加した場合、最も低い値が5MΩで他は問題有りませんでした。続いて巻線間の絶縁を確認しました。バイアス用巻線が①～③とありますが①と②で導通が有りました。①と②はそれぞれの抵抗値を示しているので両者間にある絶縁紙が焼け且つ可成りの高温で巻線の被膜が無くなりショートしているものと思われます。


　これらの結果は、バイアス①の後続回路がショート状態であった事と符合しています。

　さてこれからですが、トランスのAC100V端子にスライダックで徐々に電圧を加えてどうなるかを観察したいと思います。また、この商品の大元の出品者情報を教えて頂きましたので、現在コンタクト中です。　これらの進捗結果は、次回報告します！。

　先ずは、焼損原因を確認するため電源TRからの結線回路を当たってみました。



　結果は、以下の通りでした。
