本日は、知り合いのT邸にお邪魔し「簡易SPインピーダンス測定器」を納品しました。T氏は、非常に満足されていました。
お邪魔した際に、2種類ほど測定しましたのでアップさせて頂きます。先ずは、シーメンス編。

[シーメンス編]

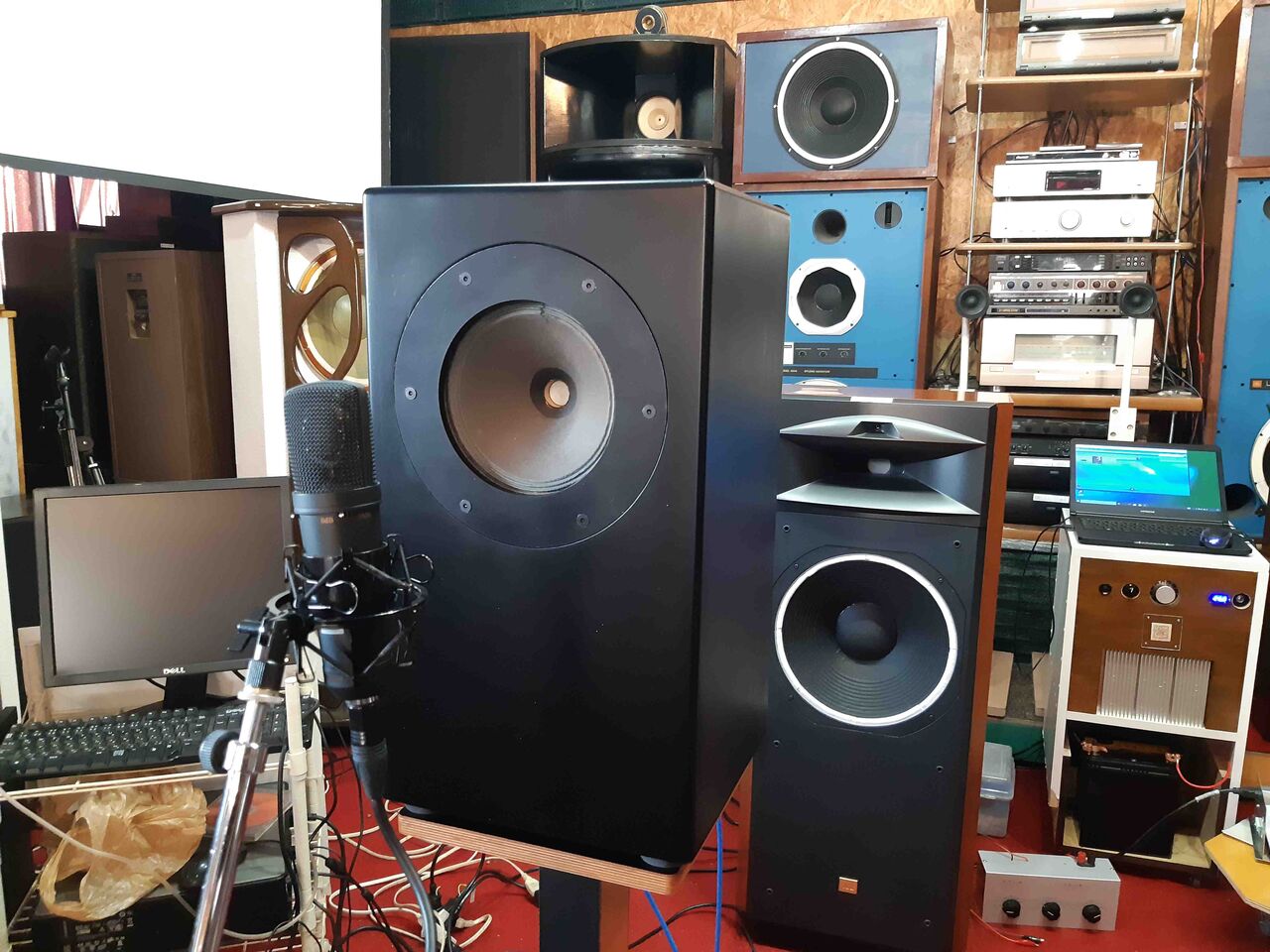

先ずは、外観を示します。

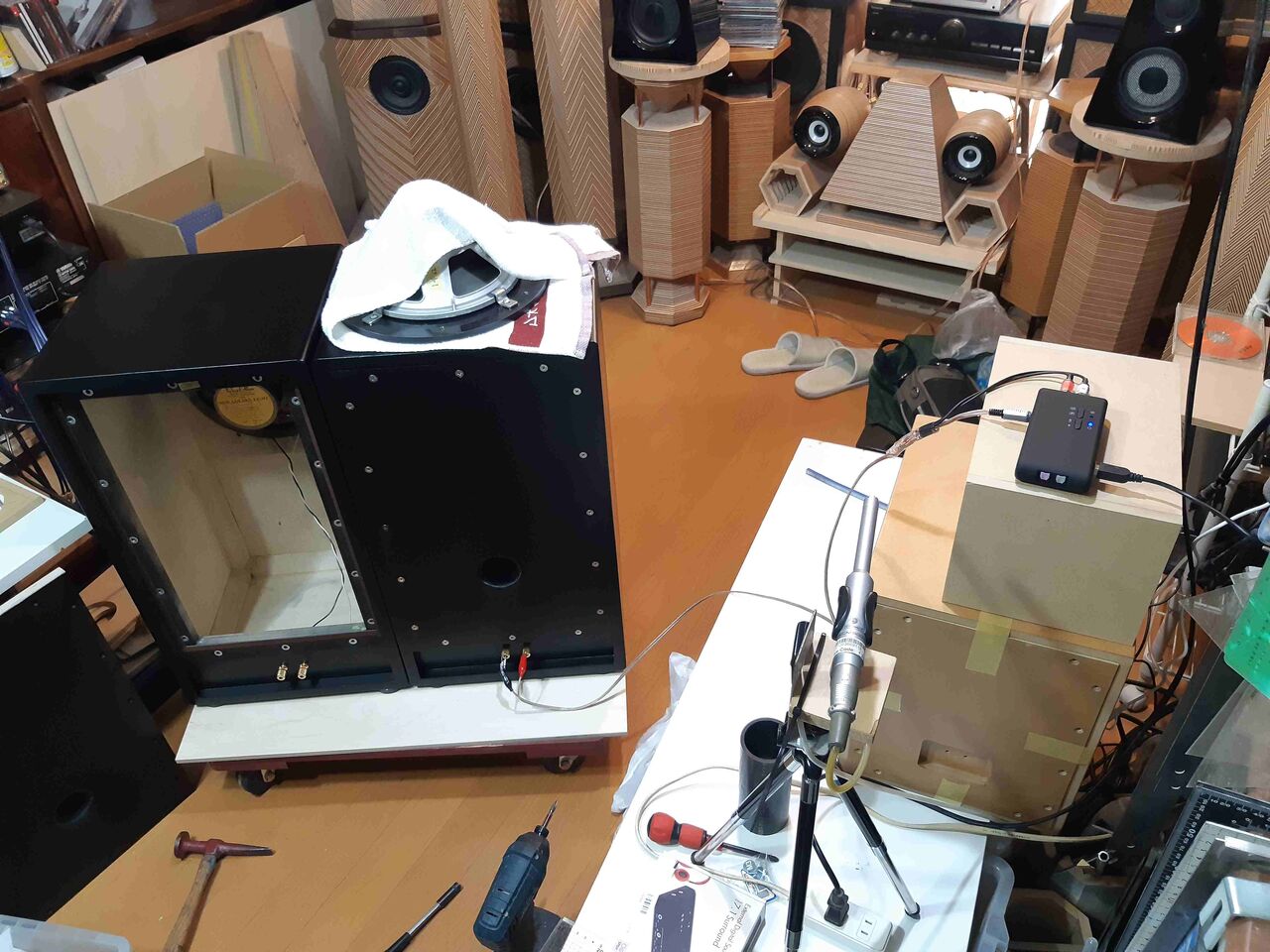

今回は、密閉型,バスレフ型及び後面開放型のインピーダンスを測定しました。

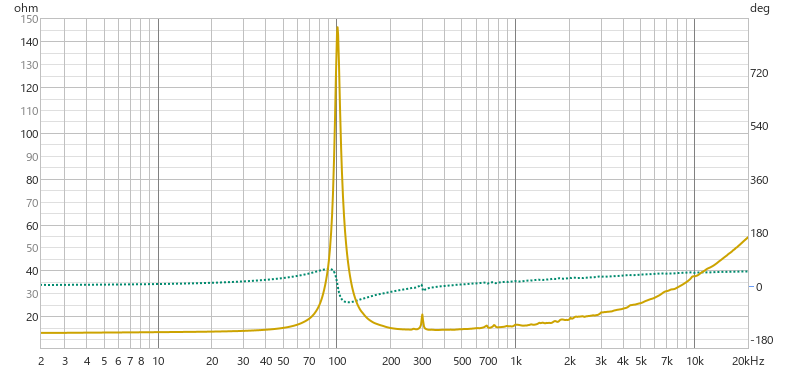

①密閉型

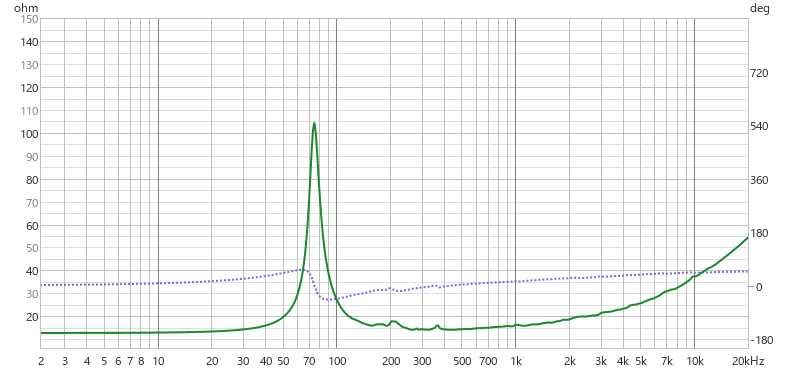

②後面開放型

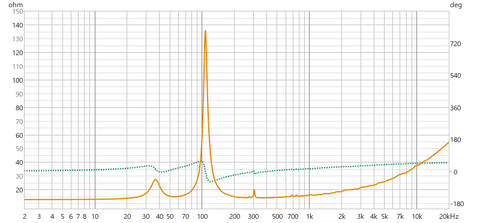

③バスレフ型

・コメント
個々のグラフに関するコメントは省略しますが、非常の面白いカーブです。バスレフ型に関しては、ポート口径（測定時はVP50（内径50mm))を小さくした方が効果的な様にみました。単体ユニットのカーブが有れば、更に色んな考察できると思います。また、試聴結果と対比すれば更に面白い結果が得られると思います。
