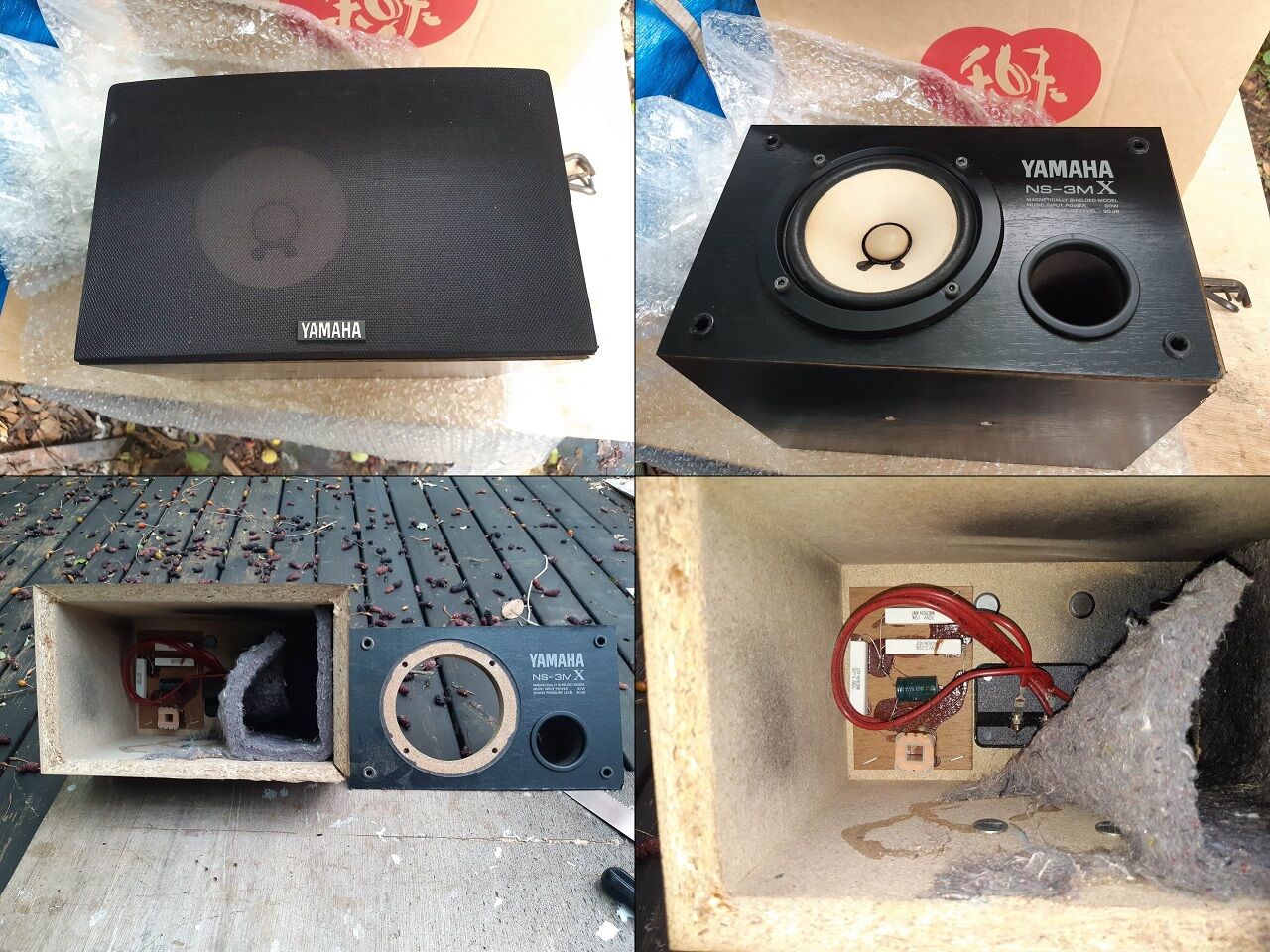

訳有って、YAMAHA NS-3M Xを手に入れました。仕様は、リンクから参照下さい。今回の取り敢えずの目的は、スピーカーユニットを正12面体BOXに移植して様子を見ることです。取り外したユニットの銘板を見ると2Ωなので内部に有るNWとペアで使う仕様の様です。NWを流用する為には、箱をバラさないと取り出せないので先ず1台を解体しました。

　先ずは、インピーダンスを簡易SPインピーダンス測定器で測定します。

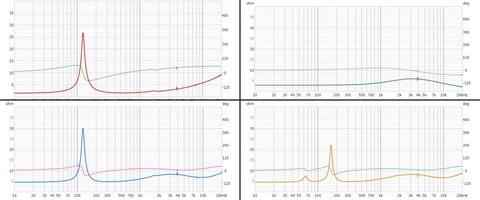

[インピーダンス測定結果]

・ユニット単体（左上、赤線）→f0は、約130Hz。

・NW（右上、緑線）→3KHz辺りにピークが有る。

・ユニット単体＋NW（左下、青線）→NWの効果で高域のインピーダンス上昇が抑えられている。

・YAMAHA NS-3M X（右下、黄線）→ポート共振周波数は、約63Hz。

[まとめ]
・ユニット単体のインピーダンスが2Ωと異常に低い。意図が良く分らない。若しかしたらNWと組み合わせることで、周波数特性や耐入力などの改善を狙ったものか。因みにNWには直列抵抗として1Ωが入っており更にピークカット回路が直列に入っている。
・NWの効果は、周波数特性で検証したい。
