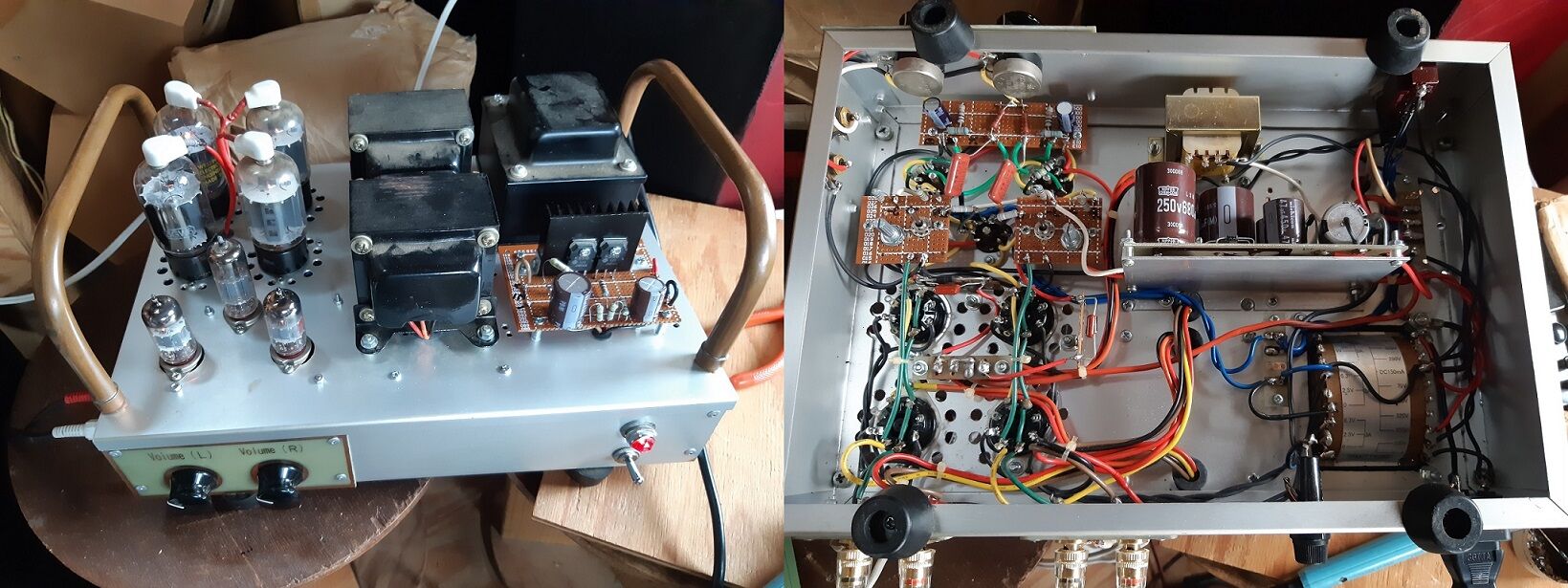

取り敢えず全体の電圧を測定したので回路図と共に示します。

今回の測定値は、カソード電流が70mA（２本パラ）の場合で、アナログテスターで測定したものです。出力としては多分、片CHで9W程度が期待できます。

　この回路はもう少し弄ってみようと思います。近々、チェナーダイオードが入荷するので現在6EA8(T)のカソード～アース間に入っている抵抗を-C電源経由で抵抗そしてチェナーダイオード（125V前後に調整）を噛ませカソードと接続し、初段とドライブ段の直結化を図ろうと思います。結果が出ましたら報告します。

　蛇足ですが、このアンプに関してはカソード電流を直読する為にモーメンタリーSWをカソードとアース間に直列に入れています。通常は、ON状態ですがテスターの端子をモーメンタリーSWの両端に確り固着（ワニグチクリップなど）させOFFにするとカソード電流が読めると言うものです。テスター端子を固着させていないと最悪、真空管を壊す恐れが有りますので自己責任で実施下さい。

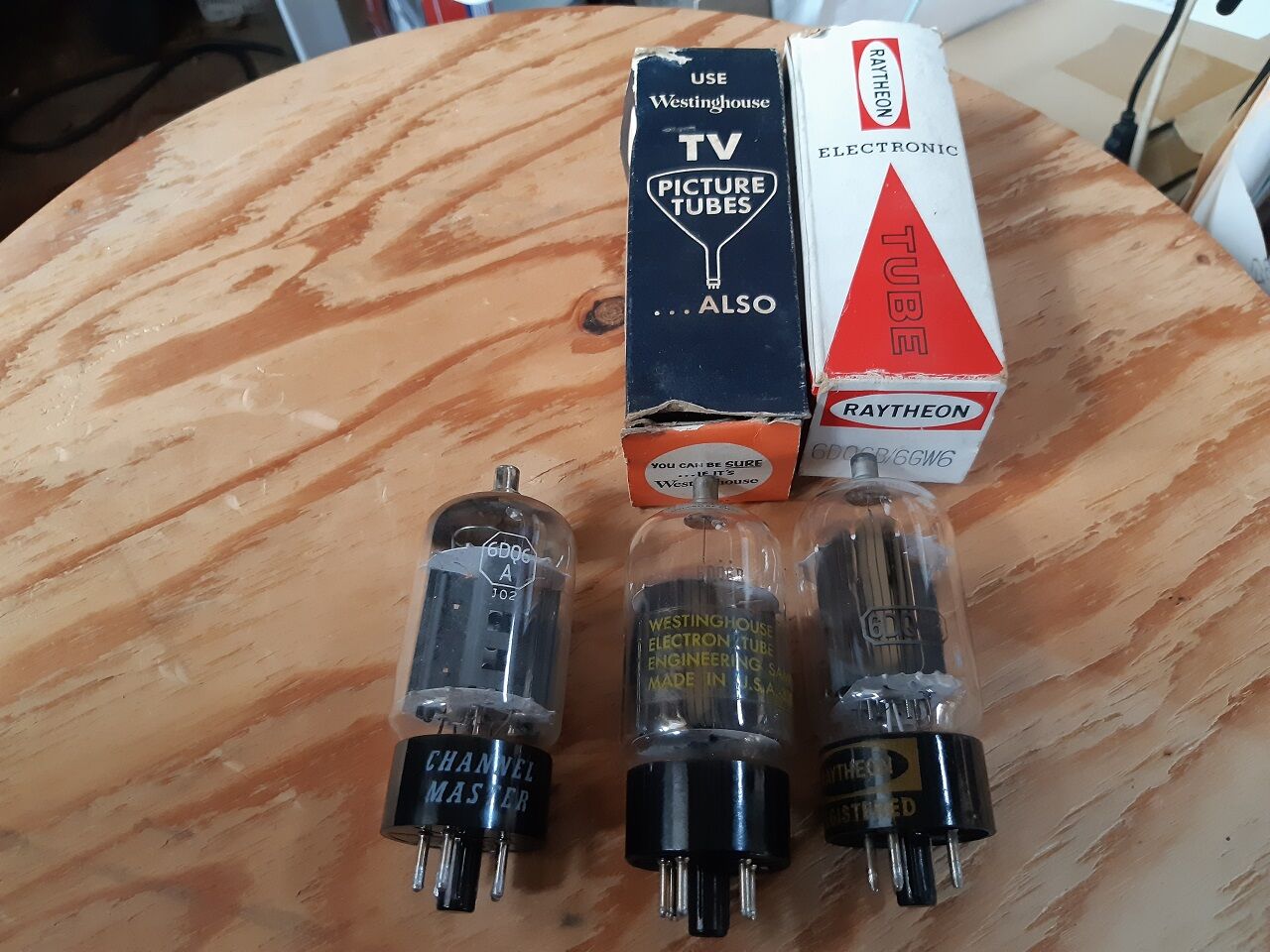

　また、水平出力管のプレート～OUT一次側P端子に入れています小抵抗（50Ω）は、異常検出用のヒューズ代わりにもなるので必ず入れておいてください。

　次に初段の変更について解説します。参考にしたのは、故上条さんの「超3極管接続バージョン4の応用」です。性能面と回路の面白さに惹かれ採用しました。先ずは、回路図を示します。



このバージョン4の図5には、5極管と3極管を使った物が提示されています。そこで、今回は複合管として以前から使って見たかった6EA8にしました。ヒーター～カソード間耐圧が200Vと高いのも魅力的です。多分、定数を見直せば殆どの複合管が使えるかと思います。
ドライブアンプとしては、5極管の3結並みの利得が期待できるようです。

　先ず、電源回路の変更について解説します。取り敢えず、回路図を示します。参考にしたのは、「おんにょの真空管オーディオ」のFETリプルフィルタです。
