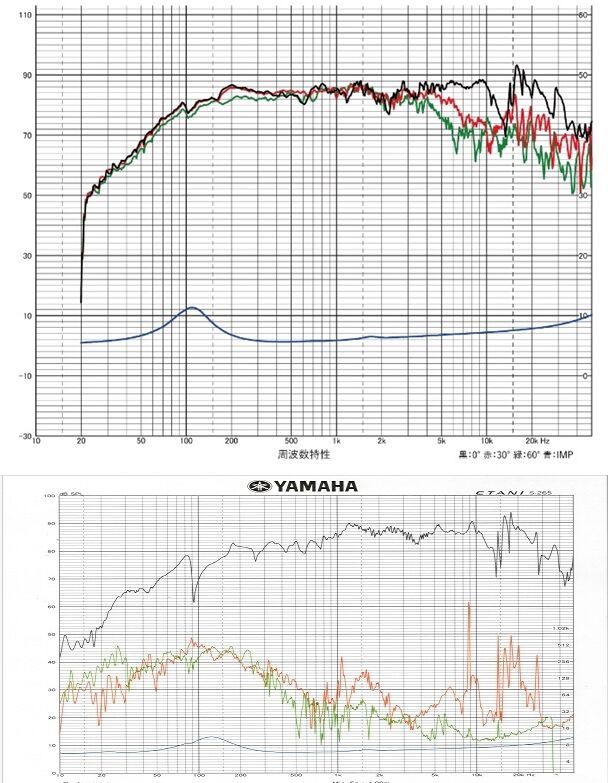

今日、ヤマハから作品が帰りました。そして、貴重な無響室データが添えられていました。早速、私なりに分析してみたいと思います。図の上側がユニット単体で、下側がユニット＋エンクロージャーの特性になります。縦方向のスパンをほぼ合わせる為に、下側は50%に圧縮しました。


①インピーダンス特性
エンクロージャー付の場合は、ホーン構造のスタンドが付いていますがほぼ密閉型に近い挙動を示しています。

②周波数特性
・1KHz以上：ユニットとほぼ一緒のグラフです。
・1KHz～100Hz：正12面体BOX ／ホーンによる凹凸が見られます。
・90Hz：この凹みは、ユニットに起因するものと見られます。
・90Hz未満：徐々にホーン効果があられています。更に40～30Hzでは、明確な効果が現れています。また、20Hzでもユニット単独と較べても明らかな効果が見られます。

[まとめ]
　今回は、ヤマハのイベントにエントリーし試聴会まで参加する事ができ、大変光栄に思っています。そして、正12面体BOXが僅かですが認知されたかと思います。ところで、今回のヤマハ選出モデルに関しては、キットを含めた商品化を考えたいと思います。

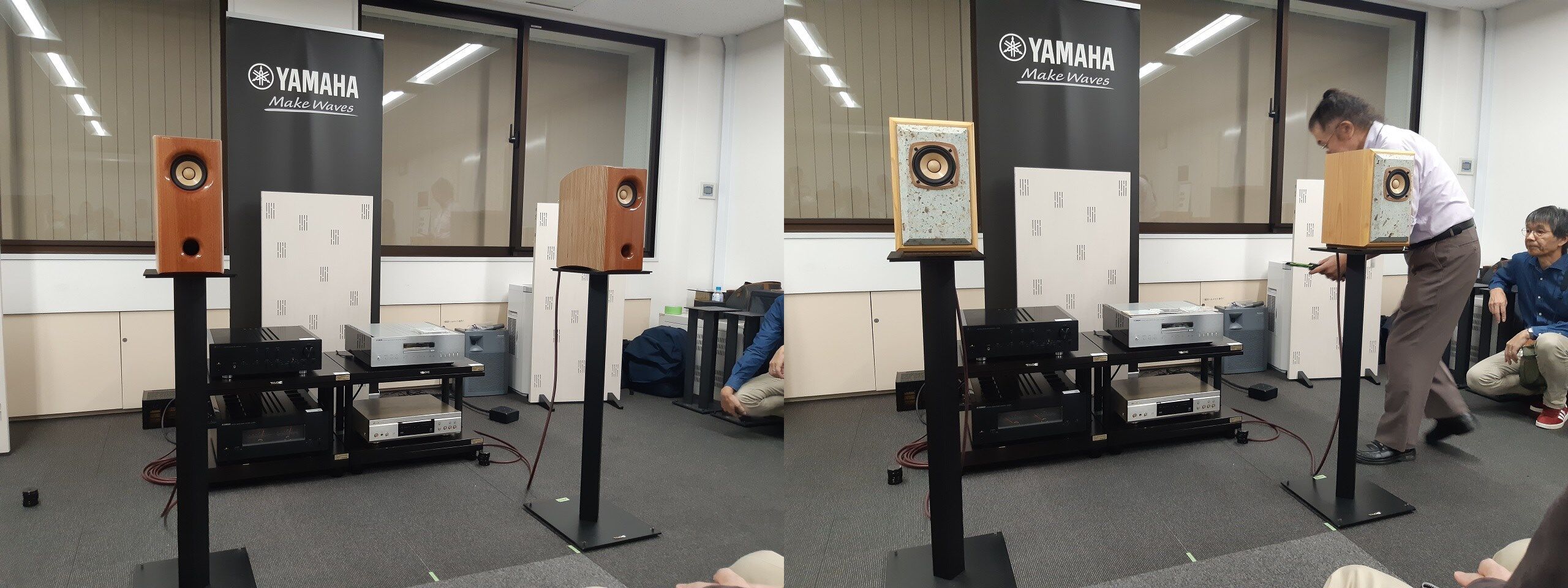

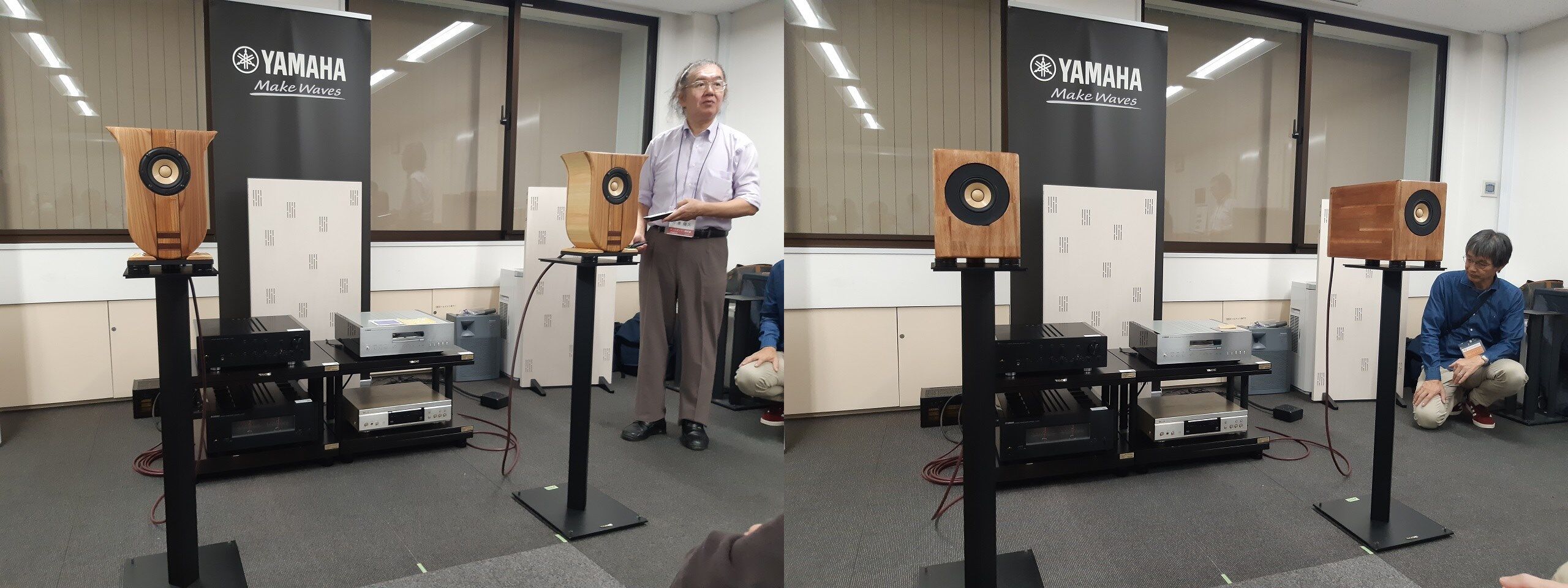

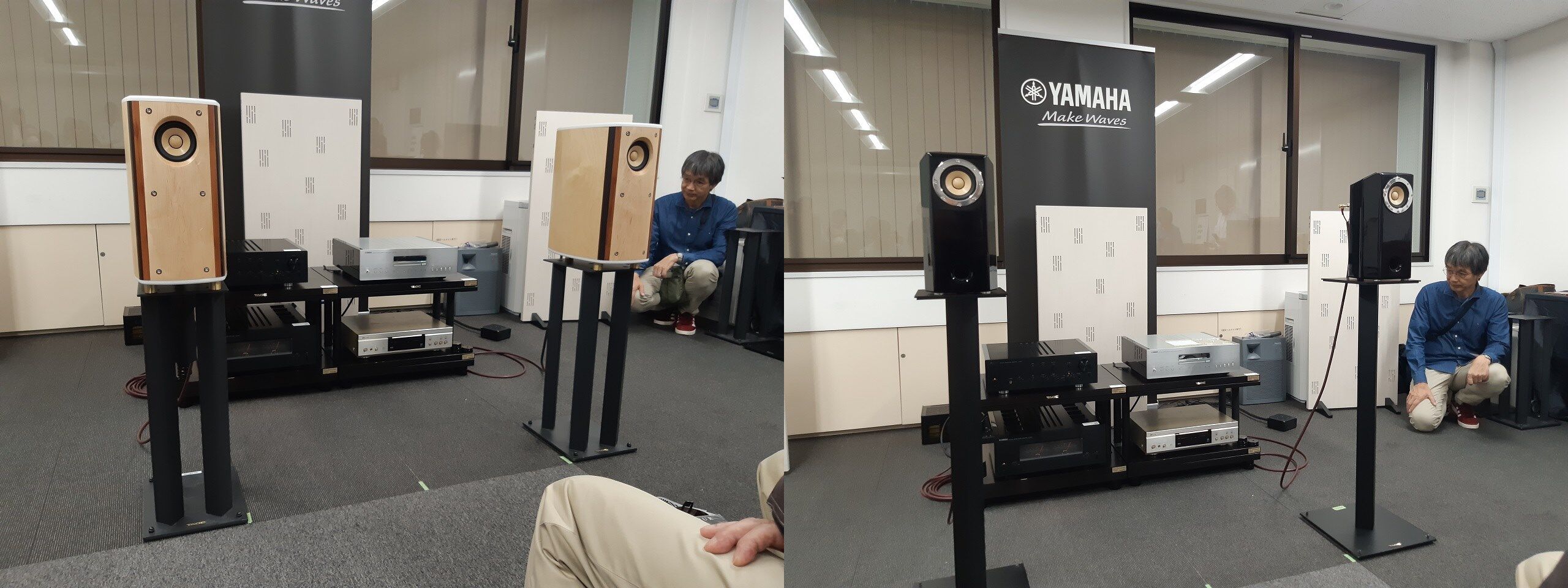

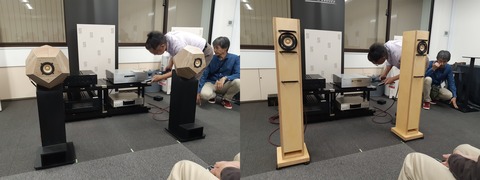

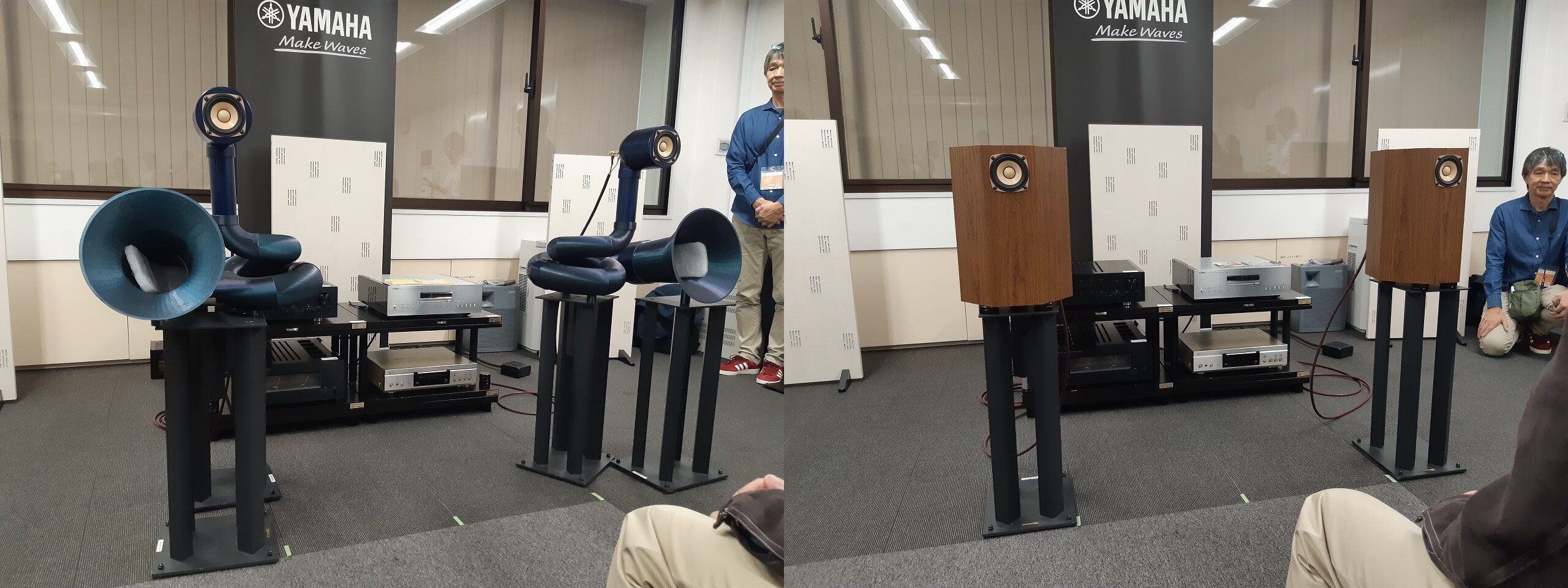

　昨日、損保会館で待ちに待った”ヤマハと創るスピーカー自作＆試聴イベント”が開催されました。ユニット頒布は70組前後だったようです。応募作品の書類選考で10組が選出され当日の試聴イベントを迎えました。当日前半は、オーディオライターの小澤隆久氏によるデモの形で、「ヤマハと創るスピーカー自作＆試聴イベント」から選出された全10作品を試聴しました。後半は、持ち時間各2分による全10作品の一気試聴がありました。この写真は、後半の発表順に沿って撮った物です。

　その後の経過について報告しておきます。ヤマハ・ユニットを受取ったのは、7月の初め。製作条件は、下記の通りでした。
・ヤマハ製フルレンジスピーカーユニット（9cm）を左右チャンネルに1本づつ使用すること
・スピーカーユニットは提供品のみを使用し、他のユニットと組み合わせないこと
・最大サイズ：宅配便の160サイズ（梱包後の3辺の合計が160cm以内、25kgまで）
・補正回路の使用可
・アクティブタイプ可

[製作工程]
・設計完了：～7/18
・製作期間：7/19～9/6

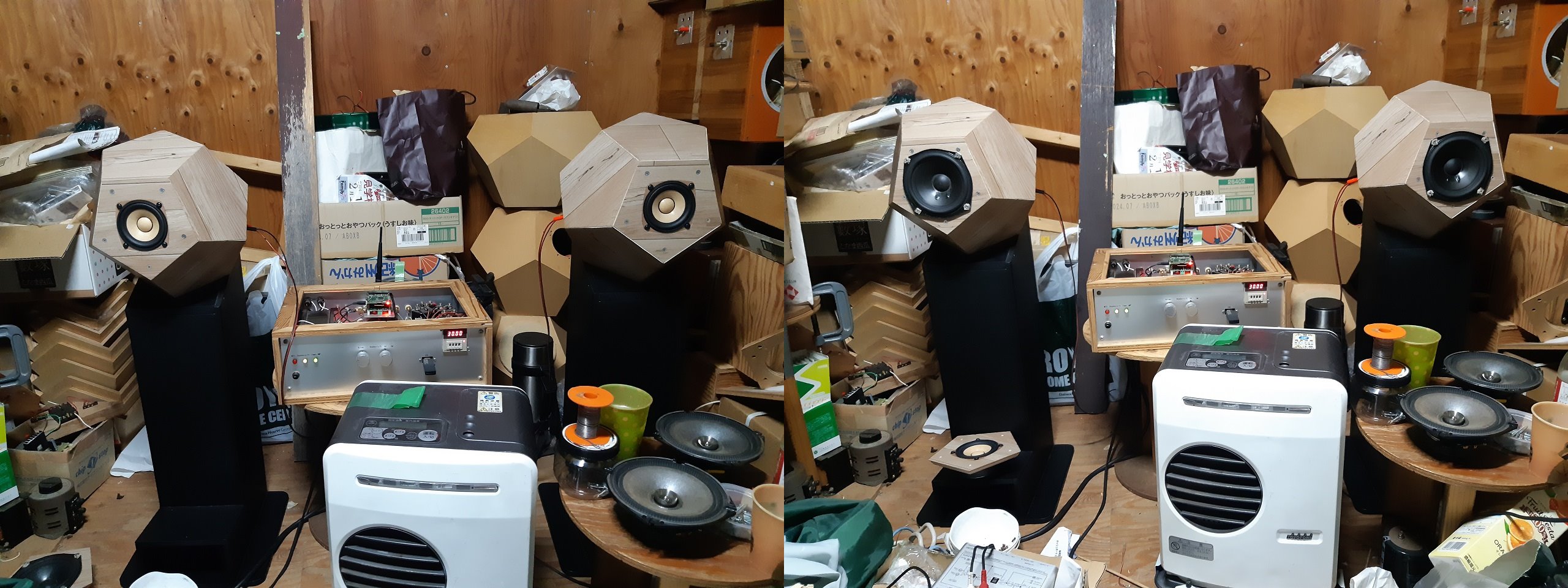

・三田オーディオ研究会で披露：9/7

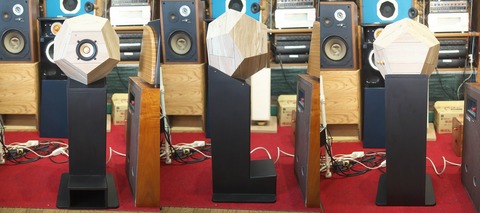

[応募作品の仕上り状況]



[その後の経過]
・応募作品の応募：9/8（応募期限は9/9）
・ヤマハからの連絡：「選考通過」の連絡（9/11）
